Fl-analiżi tal-fond - tad-disinn strutturali u l-proċess tal-manifattura tat-tankijiet taż-żejt tat-transformer
Sep 11, 2025
Ħalli messaġġ
01 Introduzzjoni
It-tank tat-transformer, bħala l-istruttura protettiva tal-qalba ta 'transformer ta' l-enerġija, mhux biss jipprovdi appoġġ mekkaniku, tkessiħ u insulazzjoni iżda jolqot ukoll direttament il-ħajja operattiva u s-sigurtà tat-transformer permezz tal-preċiżjoni u l-affidabbiltà tal-manifattura tiegħu. Bl-evoluzzjoni tas-sistemi tal-enerġija lejn vultaġġ ogħla, kapaċità ikbar, u funzjonalità aktar intelliġenti, id-disinn u l-manifattura ta 'tankijiet tat-transformer jiffaċċjaw rekwiżiti tekniċi dejjem aktar stretti, bħal kostruzzjoni ħafifa, reżistenza għall-korrużjoni, u prestazzjoni ta' siġillar imsaħħa. Dan l-artikolu janalizza b'mod sistematiku l-għażla tal-materjal, id-disinn strutturali, u l-proċessi dettaljati tal-manifattura (inklużi passi ewlenin bħall-qtugħ, l-iwweldjar, u l-ittestjar tat-tnixxija) tat-tankijiet tat-transformer, filwaqt li jesploraw ukoll l-aħħar tendenzi tal-industrija biex iservu bħala referenza għall-manifattura u l-manutenzjoni tat-transformer.
02 Funzjonijiet tat-tank tat-transformer
It-tank tat-transformer huwa l-istruttura esterna primarja ta 'transformer, li jservi diversi funzjonijiet kritiċi:
1. Konteniment u protezzjoni: Djar il-qalba tat-transformer (qalba tal-ħadid, koljaturi, eċċ.) U ż-żejt iżolanti, tipproteġihom minn kontaminanti esterni (trab, umdità).
2. Tkessiħ u insulazzjoni: Tiffaċilita ċ-ċirkolazzjoni taż-żejt għad-dissipazzjoni tas-sħana minn ħitan tat-tank u radjaturi (jew pannelli korrugati); Iż-żejt iżolanti jipprovdi wkoll insulazzjoni elettrika.
3. Appoġġ mekkaniku: Iġorr il-piż tal-komponenti interni u l-forzi elettromanjetiċi waqt l-avvenimenti taċ-ċirkwiti qosra -.
4. Miżuri ta 'sigurtà: Karatteristiċi ta 'disinn issiġillat biex jipprevjeni t-tnixxija taż-żejt, b'xi tankijiet li jinkorporaw splużjoni - apparati tal-prova (eż., Valvi ta' serħan mill-pressjoni).
Għarfien addizzjonali: Tankijiet tat-Trasformaturi Moderni għandhom ukoll jissodisfaw ir-rekwiżiti ambjentali, bħal disinji ssiġillati għal kollox biex jimminimizzaw iż-żejt - kuntatt bl-arja u degradazzjoni bil-mod taż-żejt.
03 Materjali għat-Tankijiet tat-Trasformaturi
L-għażla tal-materjali għat-tankijiet tat-transformer tiddependi fuq fatturi bħall-ambjent operattiv, id-durabilità u l-ispiża. Hawn taħt jinsabu l-aktar għażliet użati u l-karatteristiċi tagħhom:

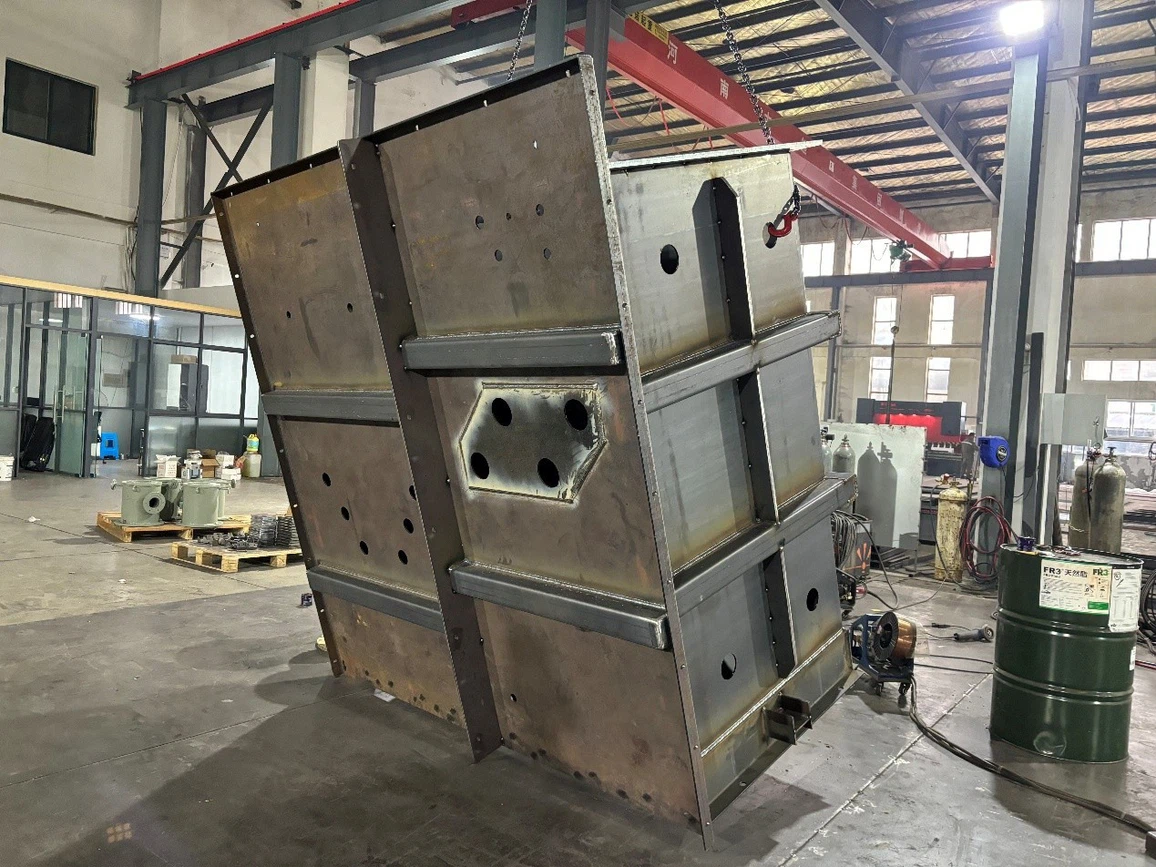

Azzar ħafif
Azzar ħafif huwa l-iktar materjal użat ħafna minħabba s-saħħa għolja, l-aċċessibilità u l-faċilità tal-fabbrikazzjoni tiegħu. Jista 'jiflaħ għall-pressjoni interna kkawżata minn espansjoni termali taż-żejt iżolanti. Trattamenti tal-wiċċ (eż., Pittura jew kisi) huma spiss applikati biex itejbu r-reżistenza tat-temp, u jagħmluha xierqa għal installazzjonijiet ta 'barra.

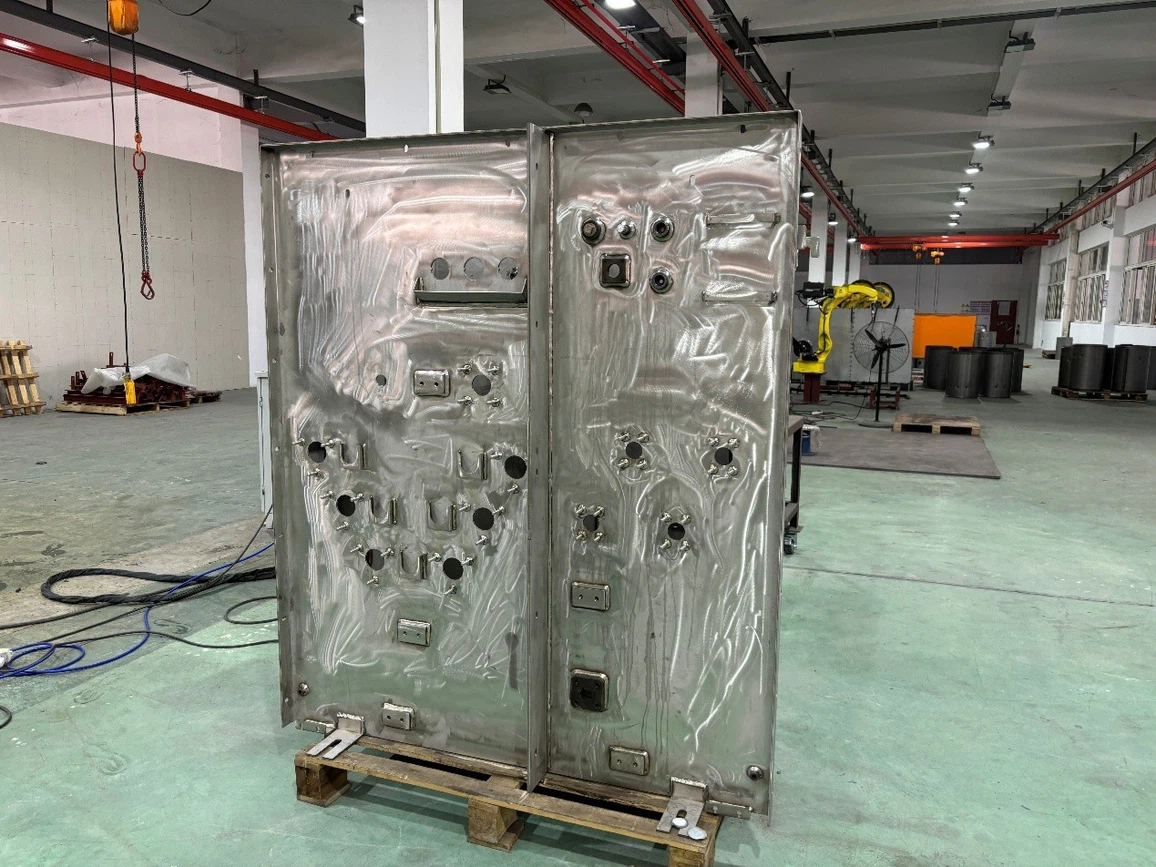

Azzar li ma jissaddadx
F'ambjenti korrużivi (eż., Żoni kostali, impjanti kimiċi, jew reġjuni ta 'umdità għolja -), it-tankijiet tal-istainless steel huma preferuti. Ir-reżistenza superjuri tagħhom tas-sadid testendi l-ħajja tas-servizz u tnaqqas il-ħtiġijiet ta 'manutenzjoni, għalkemm bi spiża ogħla.

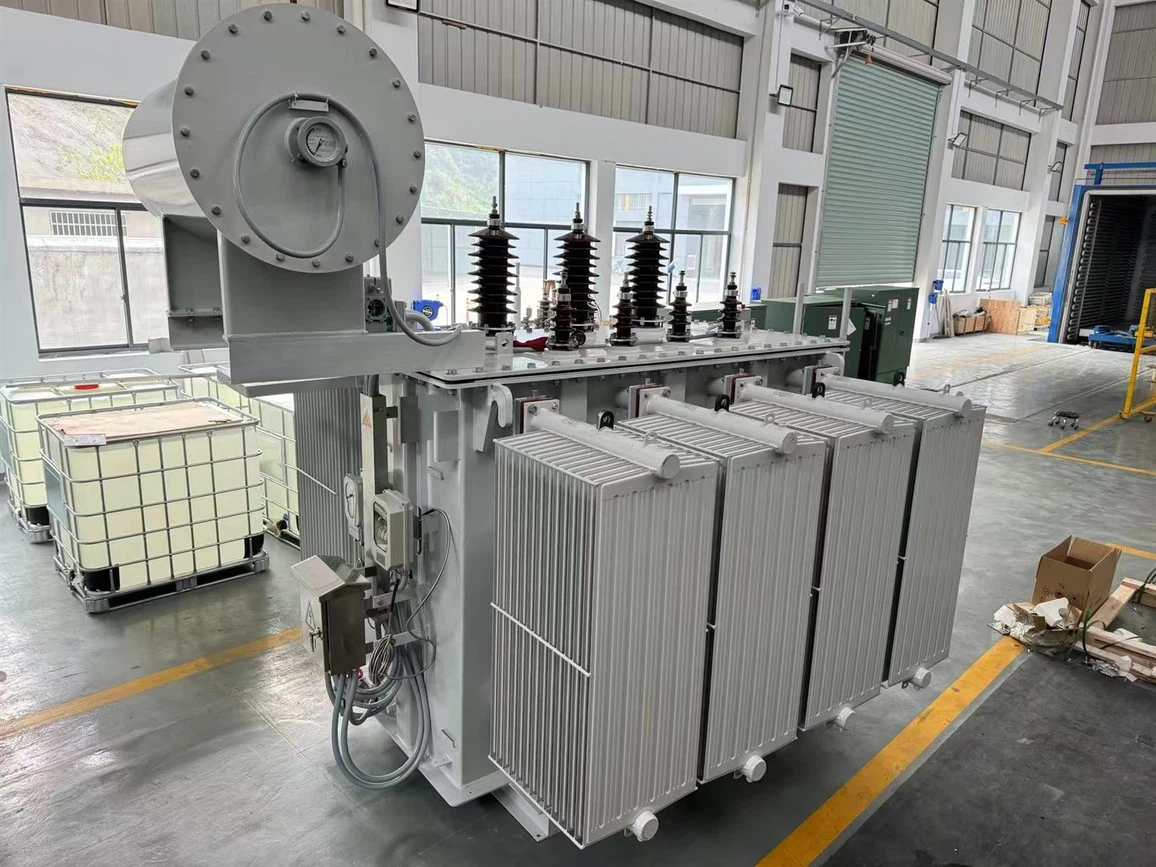

Materjali alternattivi
1.Azzar galvanizzat: Joffri reżistenza għall-korrużjoni mtejba permezz tal-kisi taż-żingu, il-piż tal-ibbilanċjar u l-ispiża.
2.Aluminju: Għażla ħafifa, iżda teħtieġ konsiderazzjoni bir-reqqa tas-saħħa u l-kompatibilità taż-żejt.
Saffi protettivi addizzjonali jew insulazzjoni jistgħu jiġu applikati għal tankijiet għal temp estrem jew esponiment kimiku.
04 strutturi tipiċi tat-tank
1. Disinni tal-ġisem tat-tank:
O ċatt - Top Tanks:Użat fi transformers żgħar għas-sempliċità.
o arched - Top Tanks:Komuni fi transformers medji / kbar, b'pass mgħawweġ għar-reżistenza mtejba tal-pressjoni.
o Tankijiet korrugati:Wave tal-karatteristika - Bħal ħitan biex taġġusta l-volum taż-żejt permezz ta 'espansjoni termali (manutenzjoni - disinn b'xejn).
2. Attachments:
o Sistemi ta 'Tkessiħ:Pajpijiet tat-tkessiħ iwweldjati, radjaturi li jistgħu jinqalgħu, jew pannelli korrugati.
O flanġijiet u uċuħ li jissiġillaw:Għall-immuntar tal-boxxli, gauges taż-żejt, u valvi.
o Kustilji li jsaħħu:Tipprevjeni d-deformazzjoni, ġeneralment fuq ġnub u bażi.
O Lugs u karrijiet tal-irfigħ:Trasport u installazzjoni ta 'għajnuna.

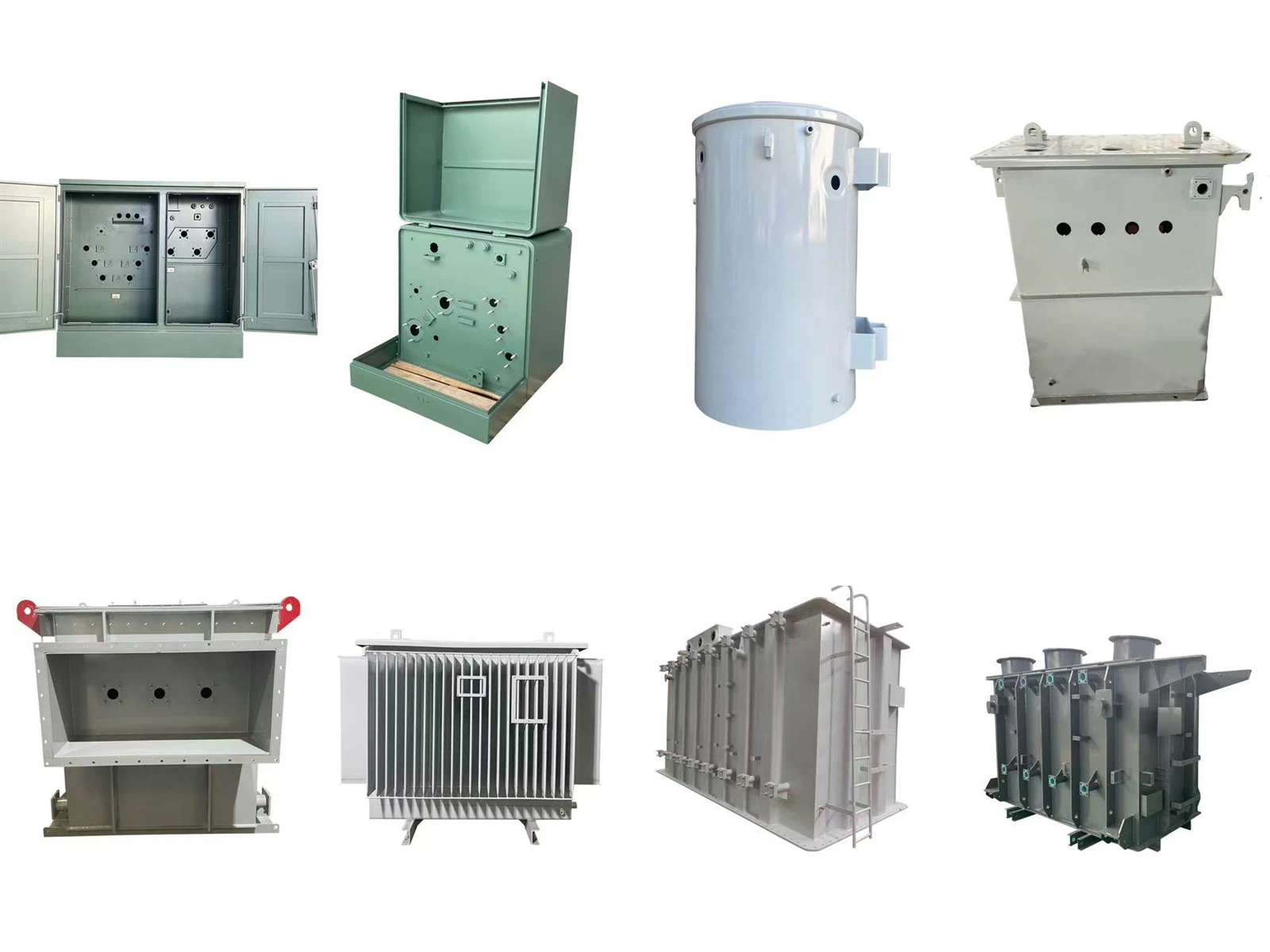

05 Scotech - Manifattur Professjonali tat-Tanks taż-Żejt tat-Trasformaturi tal-Qawwa
Scotech huwa manifattur professjonali ta 'tankijiet ta' transformer ta 'kwalità għolja {}}}, li joffri firxa komprensiva ta' soluzzjonijiet għal diversi applikazzjonijiet tat-transformer. Il-formazzjoni tal-prodotti tagħna tinkludi:

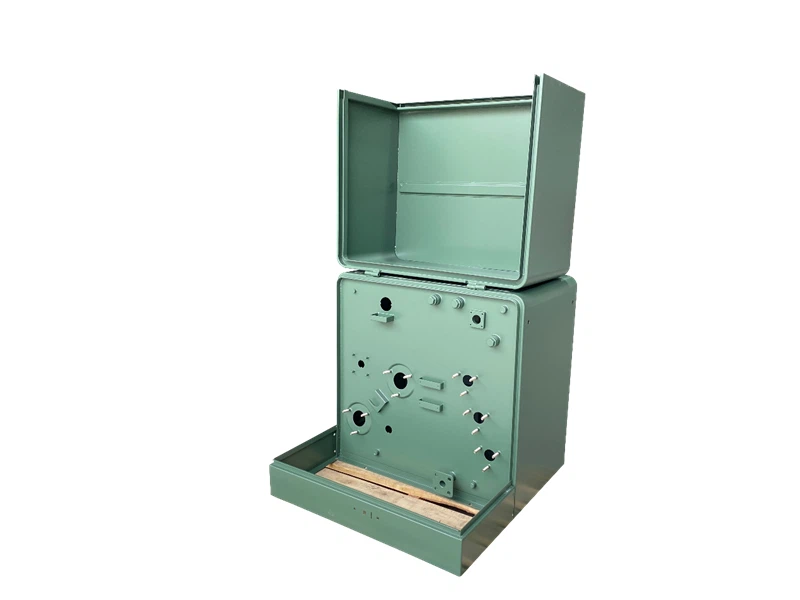

Tank għal transformer immuntat b'fażi waħda
Iddisinjat għal kompatt, art - immuntat single - transformers tal-fażi, li jiżgura durabilità u dissipazzjoni tas-sħana effiċjenti.

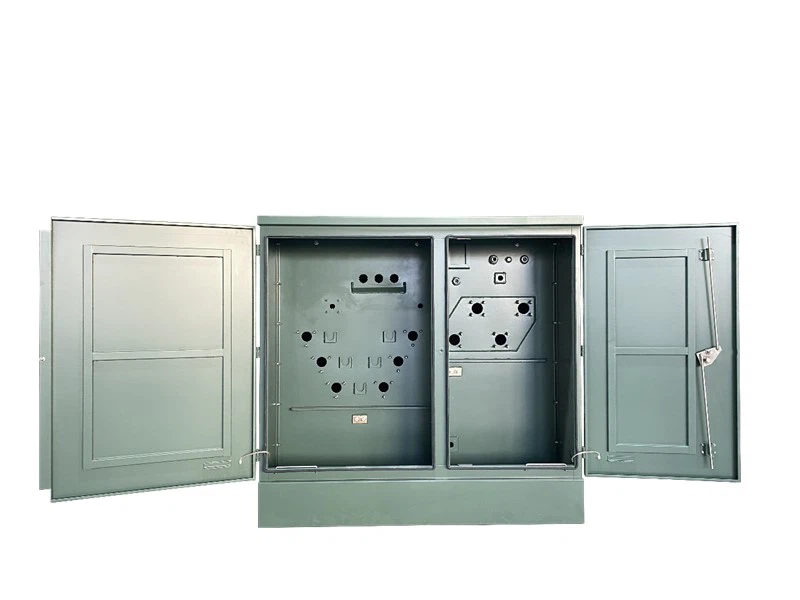

Tank għal transformer immuntat bi tliet fażijiet
Kostruzzjoni robusta għal tliet - pad tal-fażi - unitajiet immuntati, adattati għall-utilità u l-użu industrijali.
Tank għal transformer immuntat fuq l-arblu ta 'fażi waħda
Tankijiet ħfief iżda b'saħħithom ottimizzati għall-arblu ta 'l-għoli - immuntat single - transformers tal-fażi.

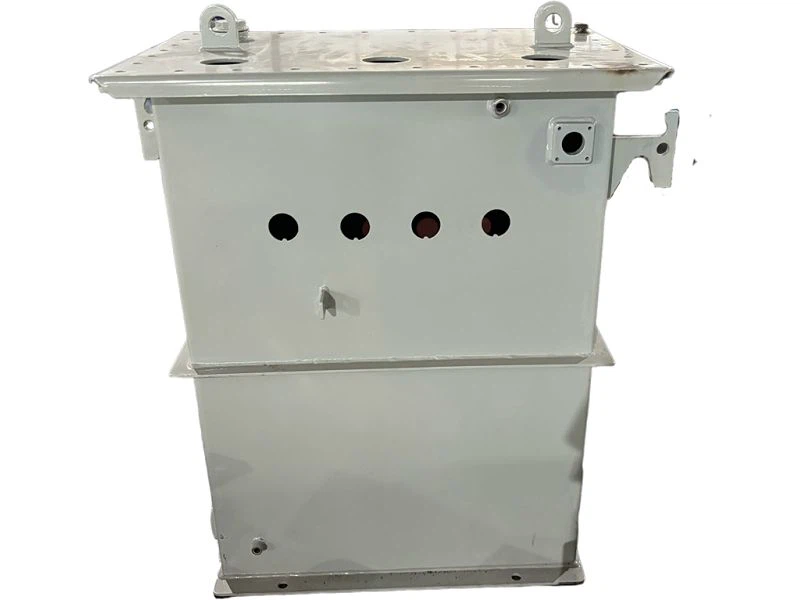

Tank għal transformer immuntat fuq l-arblu bi tliet fażijiet
Inġinerija għall-affidabbiltà fi tliet - Pole tal-fażi - Applikazzjonijiet immuntati, b'reżistenza eċċellenti tat-temp.

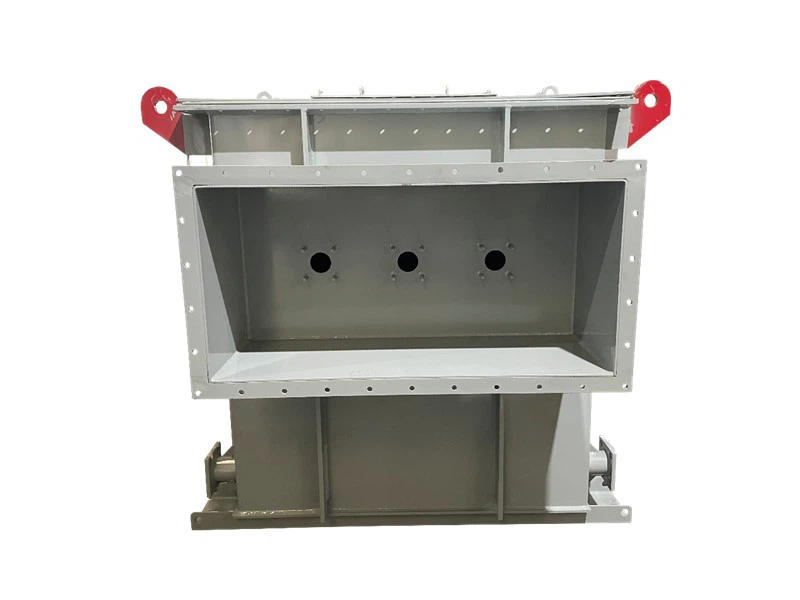

Tank għal transformer tas-substation
Heavy - tankijiet tad-dazju mibnija biex jifilħu għal talbiet ta 'substazzjoni għolja -, li jiżguraw il-prestazzjoni fit-tul -.

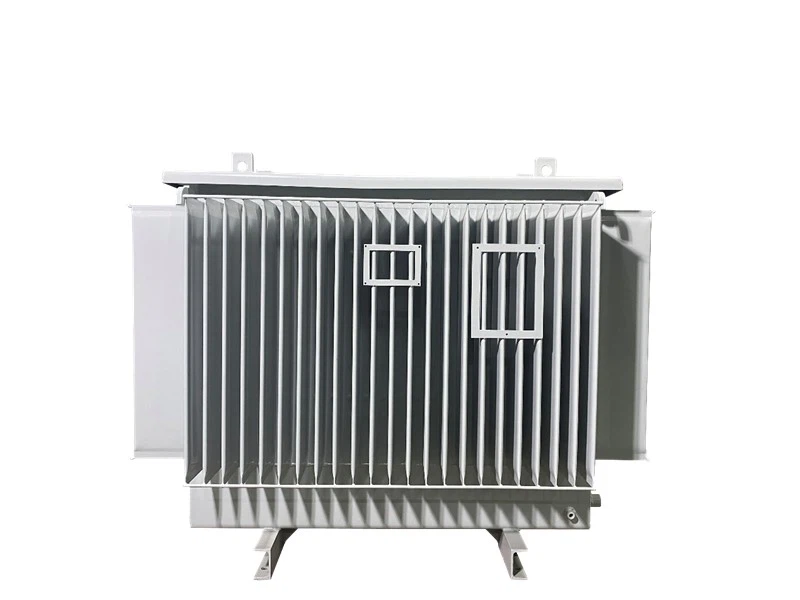

Tank għat-transformer tad-distribuzzjoni
Effiċjenti u spiża - Disinni effettivi għal netwerks ta 'distribuzzjoni ta' enerġija affidabbli.

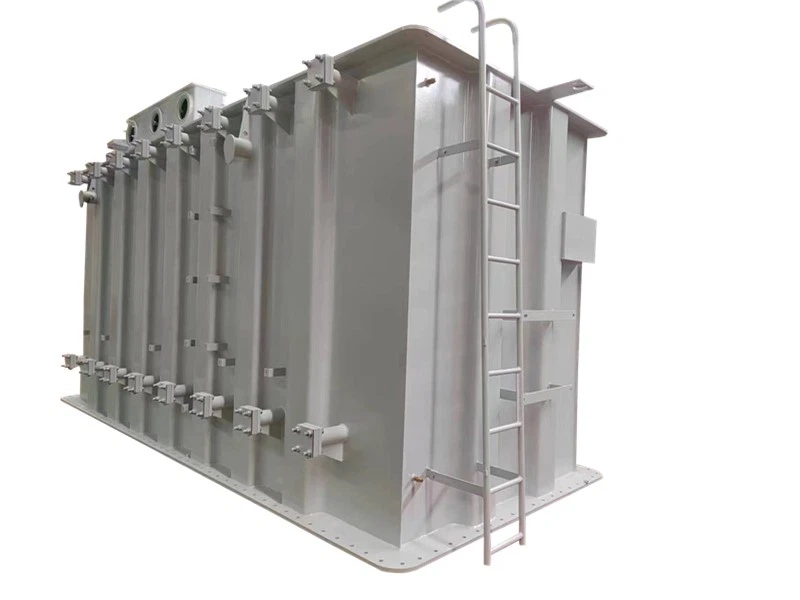

Tank għat-transformer tal-enerġija
Heavy - Disinn tad-dazju għal kapaċità kbira -, għolja - transformers tal-vultaġġ, li jinkludu kostruzzjoni robusta, prestazzjoni tat-tkessiħ superjuri, u l-affidabilità fit-tul -. Customizable biex tissodisfa r-rekwiżiti speċifiċi ta 'insulazzjoni u tkessiħ.

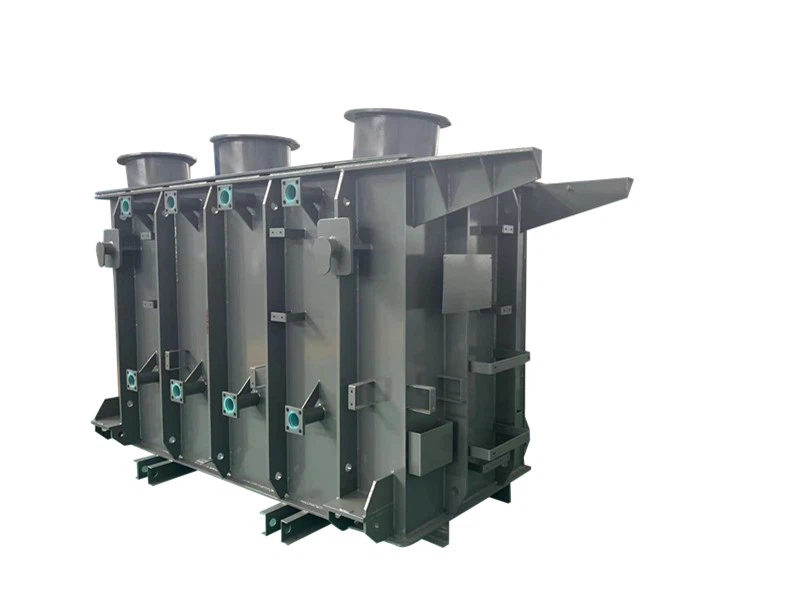

Tank għal transformer speċjali
Soluzzjonijiet imfassla apposta għal rekwiżiti ta 'transformer uniċi jew speċjalizzati. (Transformer tat-trazzjoni, transformer tal-forn, transformer tar-rettifikatur, transformer tal-ertjar).
It-tankijiet tat-transformer ta 'Scotech huma manifatturati bi preċiżjoni, bl-użu ta' materjali ta 'grad għolja - biex jiżguraw reżistenza superjuri għall-korrużjoni, integrità strutturali, u ġestjoni termali ottimali. Sew jekk għal applikazzjonijiet standard jew apposta, aħna nwasslu tankijiet li jissodisfaw iċ-ċertifikazzjonijiet globali u l-klijent - bżonnijiet speċifiċi.
06 Proċess dettaljat tal-manifattura

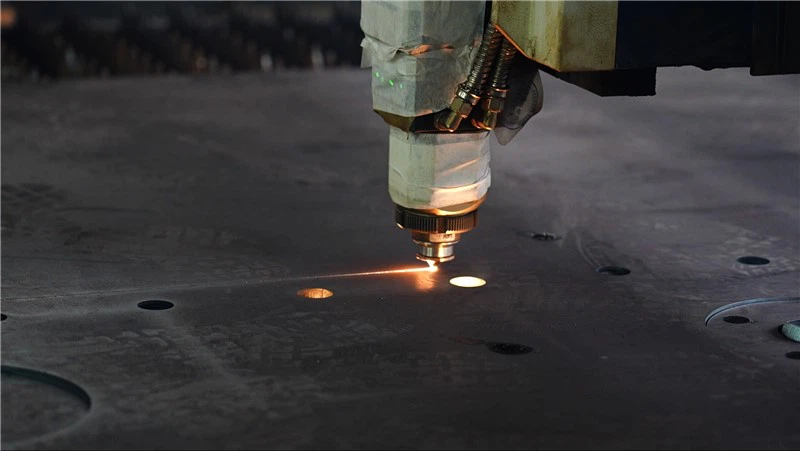

1. Qtugħ
O Qtugħ tal-Laser / Plasma:Għoli - Qtugħ tal-pjanċa tal-azzar ta 'preċiżjoni bi tħaffir tat-tarf iwweldjat (eż., V {- skanalaturi).
o Kontroll tal-kwalità:Spezzjona għall-burrs u l-flatness biex tevita difetti tal-iwweldjar.

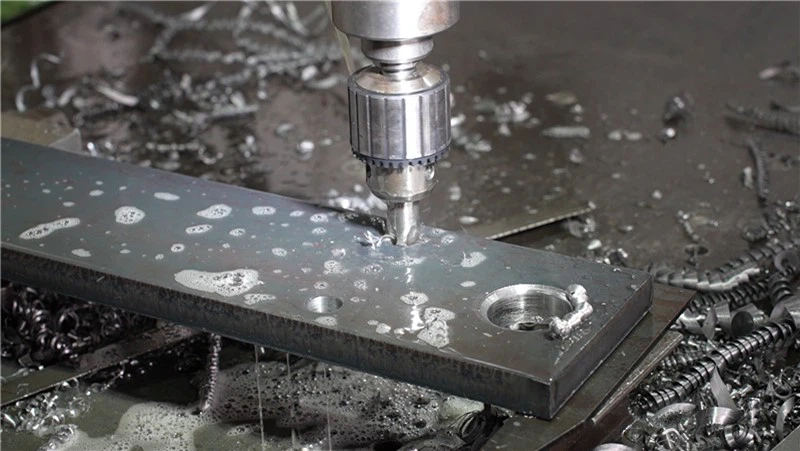

2. Tħaffir
O CNC Tħaffir:Għal toqob tal-flanġ u tal-qfil (tolleranza inqas minn jew daqs 0.5 mm biex tiżgura s-siġillar).
O deburring:Neħħi t-truf li jaqtgħu post - tħaffir.

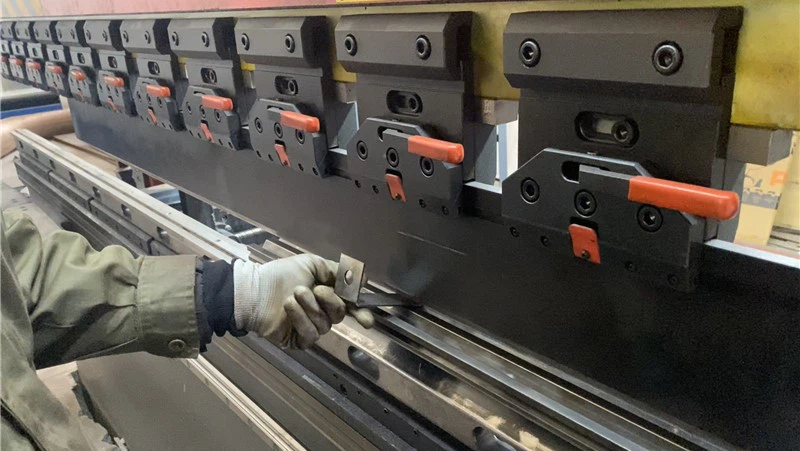

3. Liwi u rolling
o Agħfas il-brejk:Forms tal-lemin - liwjiet tal-angolu (eż. Pannelli tal-ġenb); Raġġ tal-liwja akbar minn jew daqs 2 × ħxuna tal-materjal biex tevita xquq.
O Magni tat-Twelid:Forom arki għal tankijiet arched / korrugati, li jiżguraw eżattezza taċ-ċirkolarità.

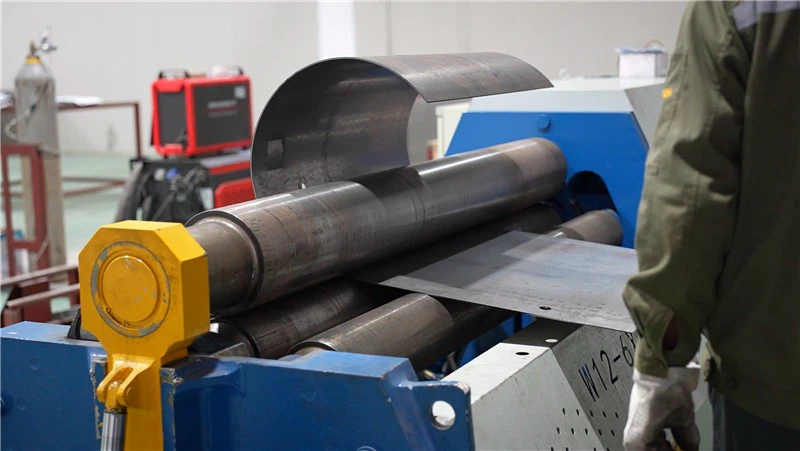

4. Proċess ta 'rolling taċ-ċilindru
Juża l-għoli - tagħmir ta 'rolling tal-pjanċa ta' preċiżjoni u kontroll tal-kurvatura strett biex jiżgura żball ta 'roundness tat-tank<0.2%,

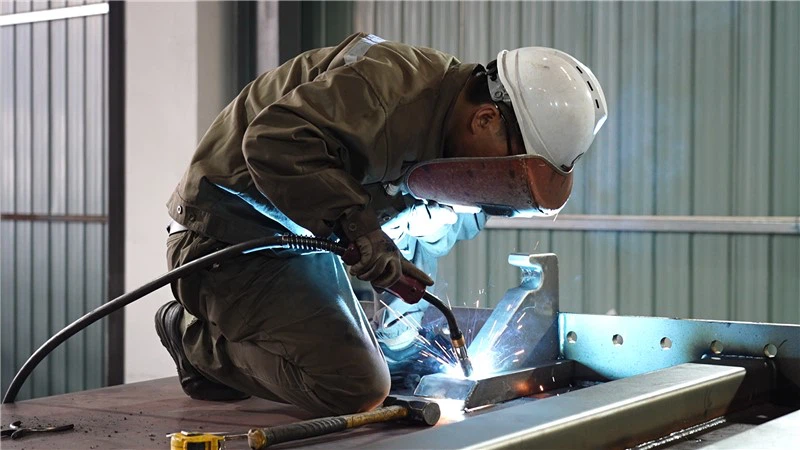

5.Welding
O Metodi:Iwweldjar bl-ark mgħaddas (ħjatat twal), co₂ gass - wweldjar protett (ġonot kumplessi).
O Spezzjoni:X - Ray jew ittestjar ultrasoniku għal weldjaturi kritiċi.

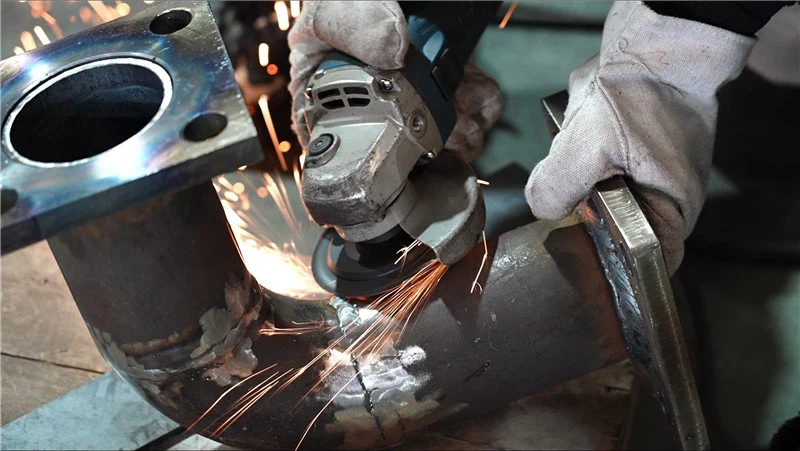

6.Grinding u tneħħija tal-gagazza
O angolu tħin:Weldjaturi lixxi laħlaħ mal-metall bażi.
o Sandblasting:Tnaddaf l-ossidazzjoni (standard SA2.5) għall-adeżjoni tal-kisi.

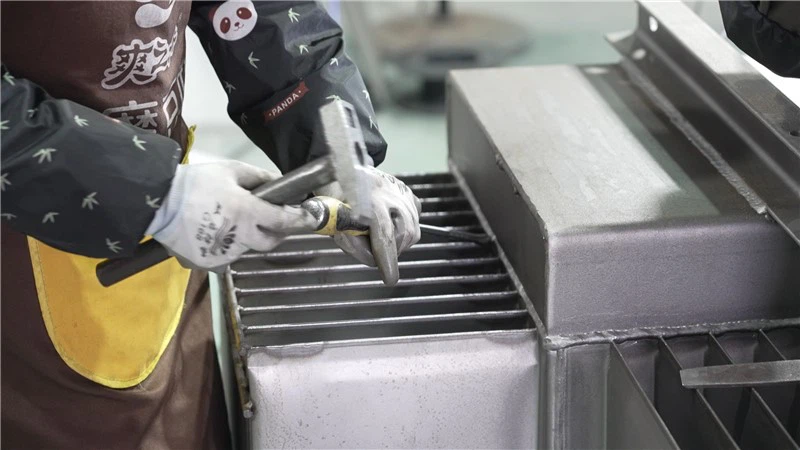

7.comPrehensive Slag Tneħħija tal-Proċess
• Multi - Sistema ta 'Tindif tal-Istadju (Mekkanika + Kimika)
• 100% spezzjoni tal-ħjata tal-weldjatura u tneħħija tal-gagazza
• Ittestjar ultrasoniku għal difetti moħbija

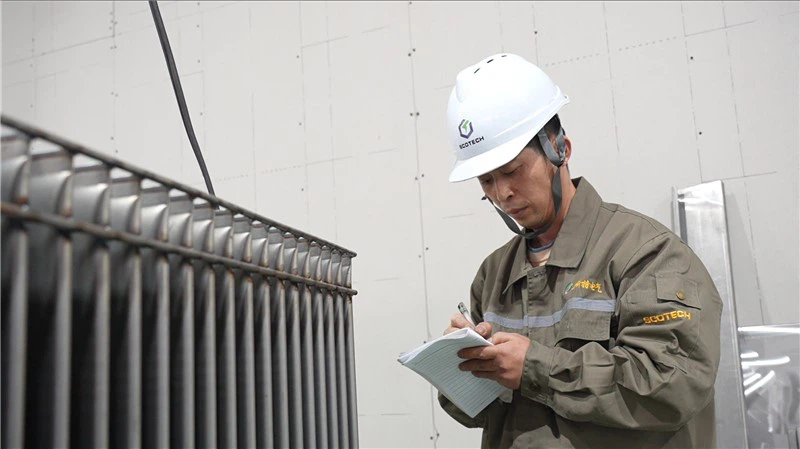

8. Ittestjar tat-tnixxija
o Test tal-pressjoni:0.03–0.05 MPa għal 24 siegħa; Tinduna tnixxijiet b'soluzzjoni tas-sapun jew elju.
o Test tal-vakwu:Jevakwaw għal<133 Pa to verify sealing.

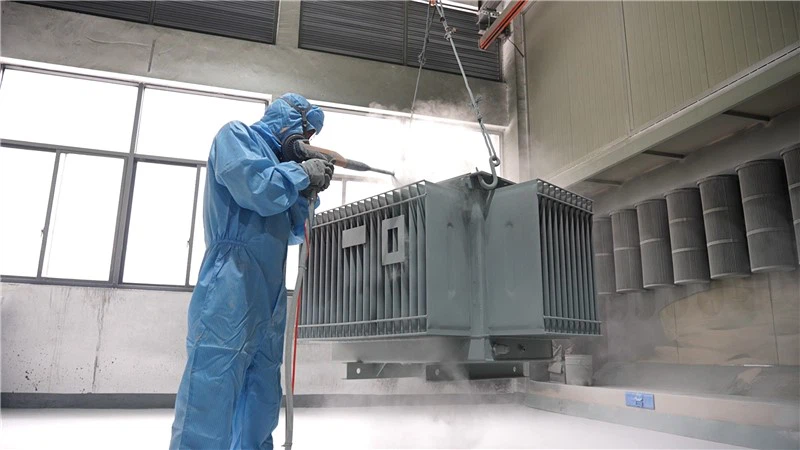

9.Surface Trattament
a) Kisi / pittura tat-trab:Raża epossidika (80-120 μm), moħmija; UV - Kisi reżistenti għall-użu fil-beraħ.
b) Trattament ta 'ġewwa:Verniċ jew passivazzjoni iżolanti biex tevita kontaminazzjoni taż-żejt.
07 Tekniki u Xejriet Avvanzati
1. Innovazzjonijiet tat-tank korrugati:
o Hydroforming: Forom tal-azzar fil-mewġ, jottimizzaw il-fond / spazjar għat-tkessiħ.
o Ittestjar ta 'għeja: Jissimula ċikli termali (akbar minn jew daqs 100,000) għad-durabilità.
2. Eco {- disinji:
O kisi - għażliet b'xejn: Temp - azzar reżistenti (eż. Corten).
o Tankijiet modulari: Żarmar għar-riċiklaġġ.
3. Manifattura intelliġenti:

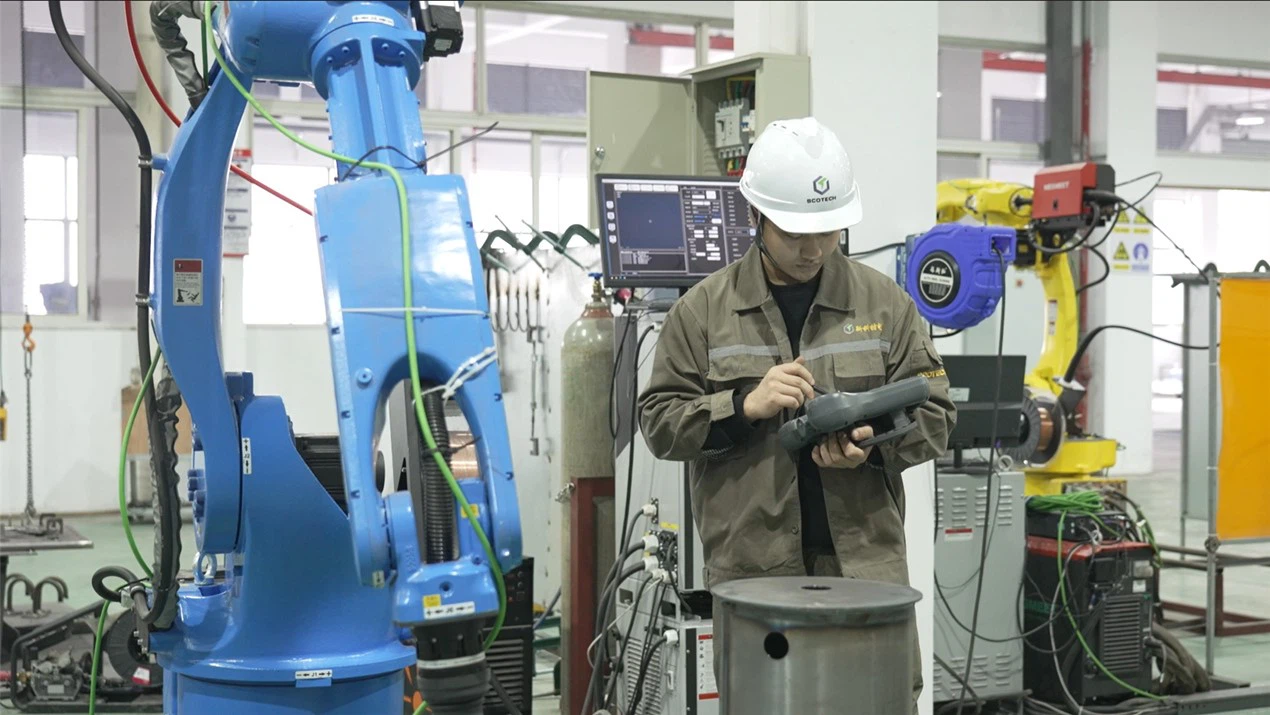

O wweldjar robotiku: Viżjoni - iggwidata għal preċiżjoni.
o Tewmin diġitali: Simula s-saħħa u l-prestazzjoni termali.
08 Rekwiżiti tad-Disinn għat-Tank tat-Transformer
1. Materjal u Shielding: It-tank għandu jkun mibni minn pjanċi għoljin ta '- saħħa ta' l-azzar permezz ta 'wweldjar, bi lqugħ manjetiku intern biex jitnaqqas it-telf mitluq. Il-lqugħ manjetiku għandu jkun installat sewwa u sew - iżolat biex jipprevjeni sħana żejda jew kwittanza kkawżata minn kuntatt ħażin. It-tarki elettriċi kollha għandhom juru konduttività eċċellenti u ert affidabbli biex jiġu evitati skariki varjabbli jew impatti fuq il-fattur ta 'telf dielettriku tal-koljaturi.
2. L-istruttura ta 'fuq: Il-parti ta 'fuq tat-tank għandha tkun imżerżaq biex tiffaċilita d-drenaġġ u l-akkumulazzjoni diretta tal-gass lejn ir-relay tal-gass. Il-fetħiet kollha fuq in-naħa ta 'fuq għandhom ikunu mgħammra b'fangoli mqajma. Il-plugs tal-vent għandhom jiġu installati fl-ogħla punti ta 'kwalunkwe bwiet tal-arja potenzjali, konnessi permezz ta' pipeline komuni mar-relay tal-gass. Pajpijiet tal-kollettur addizzjonali għandhom jiżdiedu mal-għoli - u medju - vultaġġ tal-bushing risers, li jgħaqqdu mal-pipeline bejn it-tank u r-relay tal-gass. Il-pipeline għar-relay tal-gass għandu jkollu inklinazzjoni ta '1.5%. Ir-relay tal-gass għandu jinkludi miżuri li ma jitrabbewx ix-xita, bil-pajp tal-kampjunar tiegħu estiż mal-art.
3. Disinn ta 'bażi: Il-parti ta 'barra tal-qiegħ tat-tank għandha jkollha qafas ta' bażi ta 'l-azzar tal-kanal, li jippermetti li t-transformer jiġi mkaxkra tul l-assi lonġitudinali u trasversali tiegħu. Il-bażi għandha tinkludi apparati ta 'l-irmonk u sistemi ta' ankraġġ b'boltijiet ta 'fondazzjoni biex jassigurawha għal bażi konkreta, kapaċi tiflaħ forzi inerzjali mill-piż tat-tagħmir u l-ispostamenti sismiċi. Il-manifattur għandu jissottometti d-dettalji tal-bolt u l-iffissar għall-approvazzjoni mill-entità operattiva.
4. Kostruzzjoni segmentata: It-tank għandu jadotta disinn ta 'assemblaġġ ta' żewġ -. Jekk iwweldjati, flanġijiet li jistgħu jerġgħu jintużaw u gaskits li jissiġillaw għandhom jintużaw biex jiżguraw l-arja.
5. Miżuri ta 'l-ert: Żewġ terminali ta 'l-ert għandhom jiġu installati djagonalment fil-qiegħ tat-tank. L-iskop primarju ta 'l-ert tat-tank huwa s-sigurtà tal-persunal - jekk l-insulazzjoni tat-transformer tfalli, il-kurrent ta' tnixxija jiġi ddevjat lejn l-art permezz tas-sistema ta 'l-ert, li jipprevjeni l-perikli ta' xokk elettriku.
09 Rekwiżiti għas-Sistema ta 'l-Ertjar tat-Tank tat-Transformer
1. Terminals ta 'l-ert
O mill-inqasżewġ terminali ta 'l-ertgħandhom jiġu installati djagonalment fil-qiegħ tat-tank.
O għandhom isiru terminaliazzar jew ram galvanizzatBiex tevita l-korrużjoni.
2. Konduttur ta 'l-ert
o UżuMulti - Strand Copper Cable jew azzar ċatt galvanizzatb'sezzjoni suffiċjenti Cross - biex tiflaħ għall-kurrenti tal-difetti.
o Salib minimu - Taqsima:50mm² (ram) jew 100mm² (azzar)skont l-istandards nazzjonali (eż., GB / T 50065).
3. Reżistenza għall-ert
o Ir-reżistenza għall-ert trid tkunInqas minn jew daqs 4Ω(għal kull regolamenti tas-sistema tal-enerġija).
o fl-għoli - ħamrija tar-reżistività, użaMaterjali għat-Titjib tal-Art, elettrodi fil-fond, jew vireg addizzjonaliBiex tnaqqas ir-reżistenza.
4. Metodu ta 'konnessjoni
O terminali u kondutturi għandhom ikunuimbarrat jew iwweldjatGħal kuntatt ta 'impedenza baxxa -.
o Jekk imbarrat,Washers tal-illokkjarGħandhom jintużaw biex jipprevjenu li jinħallu minħabba l-vibrazzjoni.
5. Korrużjoni u Protezzjoni Mekkanika
o Komponenti ta 'l-ert għandhom ikunusħun - dip galvanizzat jew miżbugħgħar-reżistenza għall-korrużjoni.
o L-elettrodi midfuna għandhom ikunu protetti minnPajpijiet tal-PVC jew angolu tal-azzarjekk espost għal stress mekkaniku.
6. Konnessjoni mal-grilja tal-art prinċipali
o It-tank għandu jkunkonness direttament mal-grilja ewlenija(L-ebda konnessjonijiet tas-serje).
o Path ta 'l-ert għandu jkunqasir u drittaBiex timminimizza l-impedenza.
7. Spezzjoni u Manutenzjoni
o Kejjel regolarment ir-reżistenza għall-ert biex tiżgura l-konformità.
o Iċċekkjakonnessjonijiet maħlula, imsadda, jew miksurau tiswija fil-pront.
