100kva Transformer Muntat fuq l-Arblu-13.8/0.347 KV|Kanada 2026





01 Ġenerali

1.1 Deskrizzjoni tal-Proġett

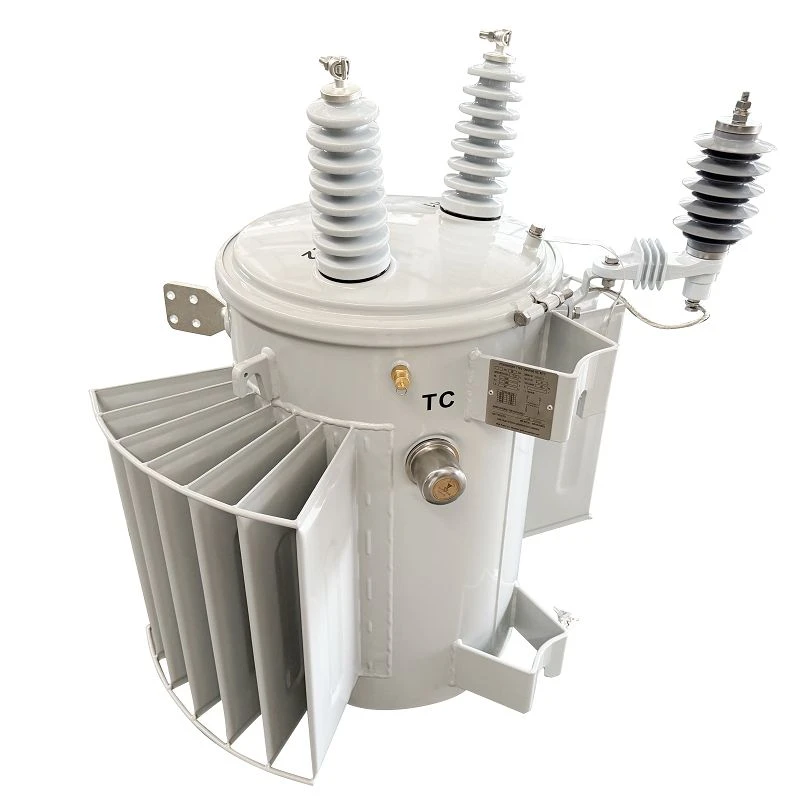

Transformer immuntat fuq arblu ta 'fażi waħda ta' 100 kVA ġie kkonsenjat lill-Kanada fl-2025. Il-qawwa nominali tat-transformer hija ta '100 kVA bi tkessiħ ONAN. Il-vultaġġ għoli huwa 13.8 kV b'firxa ta 'tapping ta' ± 2 * 2.5% (NLTC), il-vultaġġ baxx huwa 0.347 kV, ffurmaw grupp ta 'vettur ta' Ii6.

Dan il-proġett huwa ordni diretta ripetuta minn klijent ta' utilità Kanadiż, wara t-twassil b'suċċess u l-operat fuq il-post ta' lott identiku kmieni fl-2025. L-unitajiet inizjali ħadmu b'mod affidabbli fuq netwerks overhead multipli rurali u suburbani għal aktar minn ċiklu staġjonali sħiħ, li ssaportu temperaturi estremi minn -40 grad sa +40 grad b'zero transformer{{5}rela. Ir-rispons fuq il-post ikkonferma li l-ogħla-żidiet fit-temperatura taż-żejt baqgħu sew fil-limitu ta’ 65 grad mitlub mis-CSA, u l-effiċjenza mkejla ta’ 99.04% tat iffrankar tanġibbli tal-enerġija matul is-sena operattiva 2025.

L-ordni ripetuta tappoġġja l-programm ta' espansjoni tal-grilja tal-2026 tal-klijent, li jimmira estensjonijiet ta' linji laterali ta'-fażi waħda għal raggruppamenti residenzjali, irziezet, u xelters tat-telekomunikazzjoni madwar l-Ontario u l-provinċji tal-Punent. Kull unità hija kklassifikata 100 kVA, 13.8/0.347 kV, bi grupp ta 'vettur Ii6, polarità addittiva, u ±2 × 2.5% off-circuit tap changer-standard ta' konfigurazzjoni għall-prattika tad-distribuzzjoni tal-Amerika ta 'Fuq. Il-konformità ma 'CSA C2.2-06 (R2022) u l-effiċjenza għal kull CSA C802.1-13 (R2022) tikkwalifika lit-trasformaturi għal programmi ta' inċentivi tal-enerġija provinċjali.

Minħabba li t-territorju tas-servizz tal-klijent jesperjenza attività għolja ta' maltempata bir-ragħad, l-ispeċifikazzjoni espliċitament tordna protezzjoni kontra ż-żieda. SCOTECH jintegra l-YH10W-12/40 TL metall-oxide surge arrester bħala fabbrika-karatteristika installata-validata mill-fallimenti żero indotti mis-sajjetti tal-lott preċedenti matul l-2025. Magħquda ma '95 kV primarju BIL u sekondarja 30 kV overhead espost BIL, it-transformer 30 kV offerti komprensivi overhead esposti rotot.







1.2 Speċifikazzjoni Teknika

Tip ta 'speċifikazzjonijiet tat-transformer immuntat fuq arblu ta' 100 kVA u folja tad-dejta



1.3 Tpinġijiet

Tpinġija u daqs tad-dijagramma tat-transformer immuntati fuq l-arblu ta '100 kVA.





02 Manifattura

2.1 Core



2.2 Tkebbib



2.3 Tank & Kompartiment



2.4 Bushings u Terminazzjonijiet

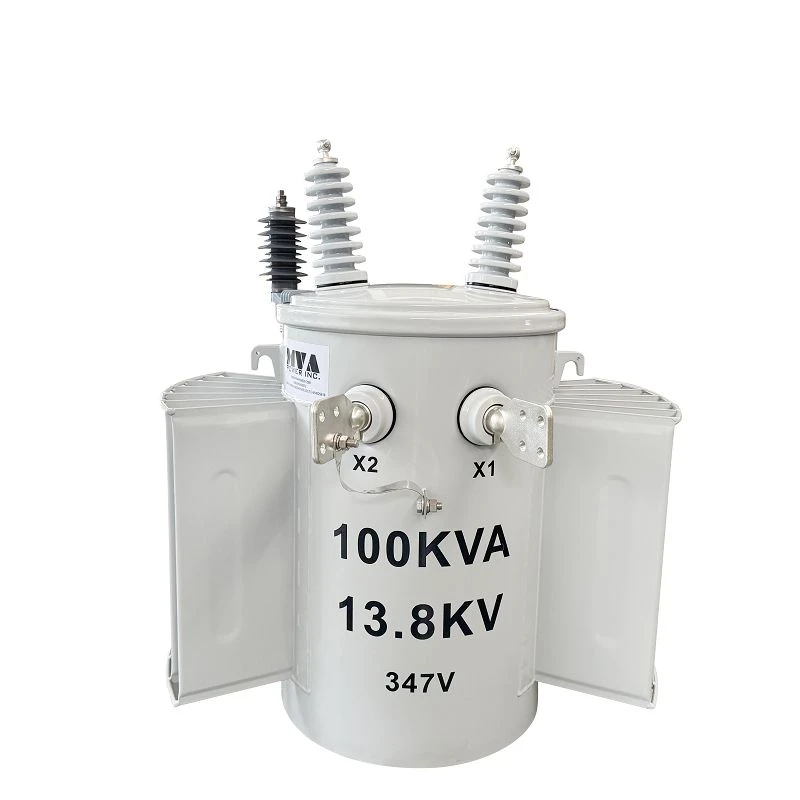

It-terminazzjonijiet tal-ġenb-primarji jikkonsistu f'żewġ boxxli tal-immuntar tal-kopertura ta' 15 kV-li jinsabu fuq il-qoxra ta' fuq. It-terminal H1 huwa tip ta 'morsa b'4 direzzjonijiet għal konnessjoni konvenjenti ta' linja overhead; it-terminal H2 huwa imbarrat internament mat-tank, u jissimplifika l-ert estern.

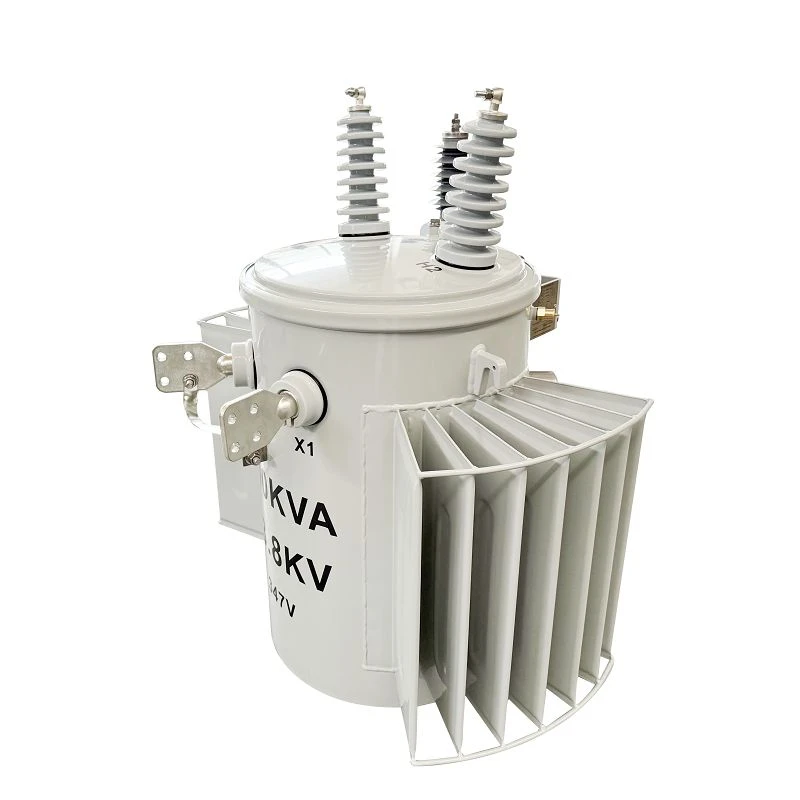

In-naħa sekondarja għandha żewġ bushings spade tat-tip G-immuntati fuq in-naħa tat-tank, mgħammra b'3/8-16-il stud u toqob multipli għal kull stud għal konnessjonijiet sikuri u ta 'reżistenza baxxa. Dettalji sħaħ tal-konfigurazzjonijiet tat-terminal huma pprovduti fid-disinji approvati.

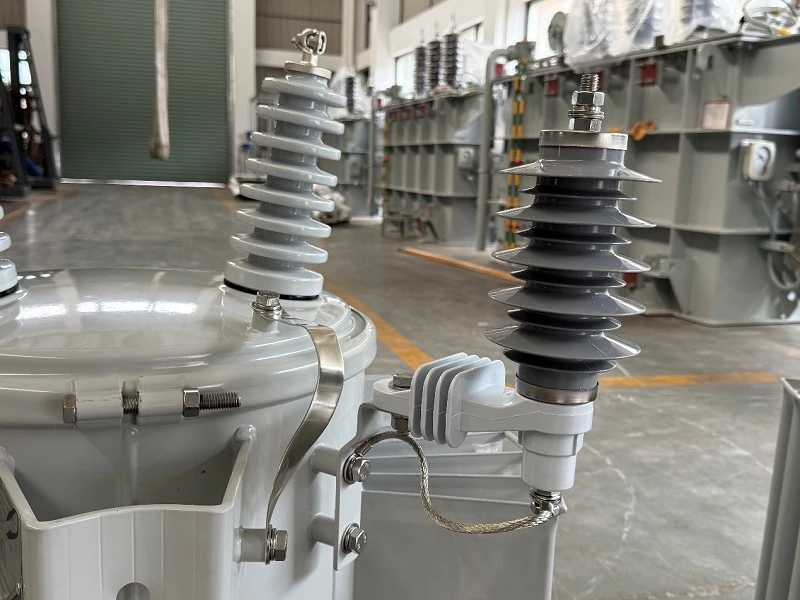

2.5 Integrazzjoni ta 'Surge Arrester



2.6 Apparat għat-tnaqqis tal-pressjoni





03 Assigurazzjoni tal-Kwalità u Ittestjar

Kull transformer huwa ttestjat bis-sħiħ skont ir-rekwiżiti CSA C2.2-06, bir-riżultati kollha dokumentati f'rapport tat-test iffirmat. Hawn taħt jinsabu l-valuri ewlenin imkejla mill-ittestjar ta’ rutina tal-unità 260411-1 (Data tat-Test: 2026-06-08):

Oġġett tat-test	Kriterji ta' Aċċettazzjoni	Valur Mkejjel	Riżultat
Devjazzjoni tal-Proporzjon (vit prinċipali)	Inqas minn jew ugwali għal ±0.5%	−0.02%	Għaddi
Ebda-Telf ta' Tagħbija (100%)	- (referenza)	0.160 kW	-
Ebda-Telf ta' Tagħbija (105%)	tolleranza +15%	0.190 kW	Għaddi
Telf ta' Tagħbija (85 grad)	tolleranza +8%	1.424 kW	Għaddi
Impedenza	3.0% ± 7.5%	3.19%	Għaddi
Effiċjenza	Iktar minn jew ugwali għal 98.94%	99.04%	Għaddi
Vultaġġ Applikat - Primarju	34 kV, 60s	Ebda tqassim	Għaddi
Vultaġġ Applikat - Sekondarju	10 kV, 60s	Ebda tqassim	Għaddi
Vultaġġ Indott	2Ur, 180 Hz, 40s	Ebda tqassim	Għaddi
Reżistenza għall-Insulazzjoni (HV+LV għall-Art)	-	44.9 GΩ	-
Test tat-Tnixxija tat-Tank	20 kPa, 12h	Ebda tnixxija	Għaddi
Qawwa Dielettrika taż-Żejt	-	63.1 kV	-
Kontenut ta 'Umdità taż-Żejt	-	14.7 mg/kg	-



L-effiċjenza mkejla ta '99.04% taqbeż il-garanzija minima CSA C802.1-13 ta' 98.94%, li tikkonferma l-prestazzjoni tal-enerġija superjuri tat-transformer.





04 Ippakkjar u Tbaħħir

4.1 Ippakkjar



4.2 Tbaħħir





05 Sit u Sommarju

Dan it-transformer immuntat ta' 100 kVA, 13.8/0.347 kV single-phase pole-jirrappreżenta l-impenn ta' SCOTECH għall-kwalità u l-konformità għas-suq tal-Amerika ta' Fuq. Inġinerija b'qalba tal-azzar tas-silikon b'telf baxx-, koljaturi kollha-ramm, tkessiħ ONAN, u tank tal-azzar ħafif issiġillat kompletament, huwa mibni biex jilħaq l-istandards CSA C2.2-06 u CSA C802.1-13. L-arrester tas-surge integrat jipprovdi protezzjoni robusta ta 'vultaġġ żejjed, u jagħmel dan it-transformer għażla ideali għal distribuzzjoni overhead f'reġjuni suxxettibbli għas-sajjetti.

Bħala ordni ripetuta minn sieħeb Kanadiż stmat, dan il-proġett jivvalida l-qasam{0}}affidabbiltà ppruvata tal-portafoll tat-transformer ta' SCOTECH. It-tim tekniku tagħna jipprovdi appoġġ sħiħ ta'-ċiklu-mill-għażla u l-adattament sal-konnessjoni tal-grilja.
