3000 kVA Pad Mounted Transformer-25/0.6 kV|Kanada 2025

01 Ġenerali

1.1 Deskrizzjoni tal-Proġett

3000 kVA trifasi pad mmuntat transformer ġie kkonsenjat lill-Kanada fl-2025. Il-qawwa nominali tat-transformer hija 3000 kVA bi tkessiħ ONAN. Il-vultaġġ primarju huwa 25GrdY / 14.434 kV b'firxa ta 'tapping ta' ± 2 * 2.5% (NLTC), il-vultaġġ sekondarju huwa 0.6Y / 0.347 kV, ffurmaw grupp ta 'vettur ta' YNyn0.

It-trasformaturi immuntati ta' pad-ċċertifikati CSA-tagħna huma mfassla għal distribuzzjoni tal-enerġija sigura, affidabbli u effiċjenti f'applikazzjonijiet urbani, kummerċjali u industrijali. Iddisinjati biex jissodisfaw l-istandards CSA C227.4:21, dawn l-unitajiet robusti jiżguraw konformità sħiħa mar-rekwiżiti Kanadiżi tas-sigurtà elettrika, li jwasslu prestazzjoni superjuri f'kundizzjonijiet tat-temp ħorox u ambjenti ta'-tagħbija għolja.

Jidhru kompartimenti kompatti, reżistenti-t-tbagħbis, sistemi avvanzati tat-tkessiħ, u materjali reżistenti għall-korrużjoni-, it-trasformaturi tagħna jipprovdu durabilità fit-tul-b'manutenzjoni minima. Kemm jekk għal konverżjonijiet minn taħt l-art-għa-overhead, integrazzjoni ta' enerġija rinnovabbli, jew titjib fil-grid ta' utilità, it-transformers tagħna immuntati fuq pad-approvati CSA- joffru soluzzjonijiet ta' distribuzzjoni tal-enerġija affidabbli appoġġjati minn ittestjar rigoruż u assigurazzjoni tal-kwalità.

1.2 Punti Ewlenin tad-Disinn

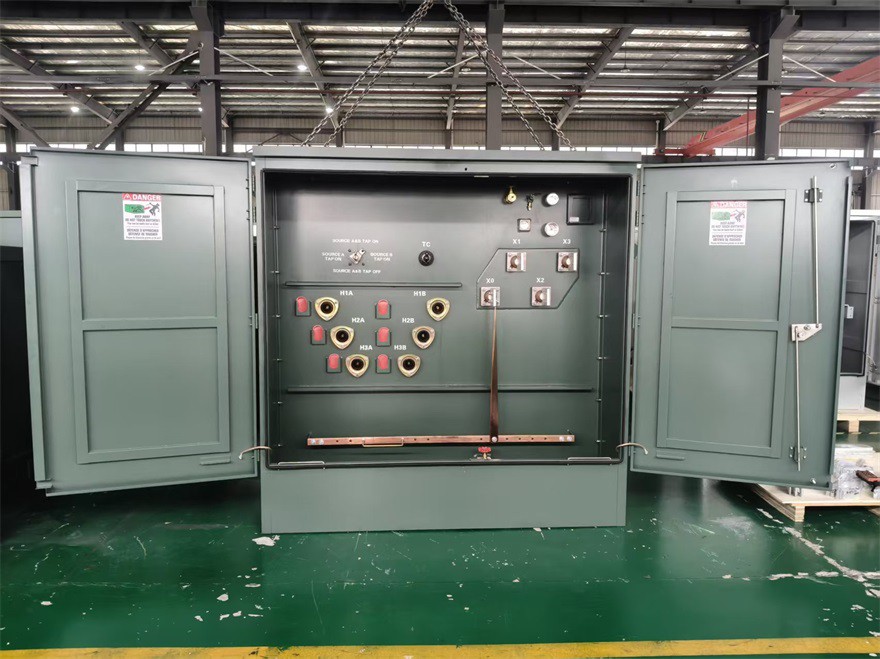

Ring Main Plug-Fl-Istruttura Dan it-transformer jiġi ma 'ċurkett prinċipali plug-fis-setup, li jagħmel il-bidla fin-netwerk malajr u flessibbli; il-manutenzjoni hija aktar faċli wkoll, aktar sigura għall-operaturi. Konnessjonijiet ta 'Vultaġġ Għoli u Baxx L-interfaces ta' vultaġġ-għoli u ta' vultaġġ-baxx huma rranġati bir-reqqa; tqassim kompatt, faċli biex tikkonnettja għal swiċċijiet tat-tagħbija jew apparat ieħor. Jiffranka l-ispazju u jżomm l-affarijiet organizzati. Disinn ta' Front Dead End- Id-disinn ta' quddiem-dead end iżid saff addizzjonali ta' sigurtà. L-operaturi jistgħu jispezzjonaw jew jimmaniġġjaw il-partijiet mingħajr ma joqogħdu jinkwetaw dwar kuntatt ta' vultaġġ għoli-. BIL & Bushing Arranġament Vultaġġ għoli-BIL sa 125 kV, bushings ta' erba-toqba ta' vultaġġ-baxx. Jipprovdi insulazzjoni solida, prestazzjoni affidabbli, u installazzjoni konvenjenti-tajba tajba kemm għal netwerks urbani kif ukoll industrijali.

1.3 Speċifikazzjoni Teknika

3000 kVA pad mmuntat speċifikazzjonijiet tat-transformer tat-tip u data sheet

1.4 Tpinġijiet

3000 kVA pad mmuntati dijagramma transformer tpinġija u daqs.

02 Manifattura

	Qalba tal-ħadid:Il-qalba tal-ħadid ta' transformer immuntat fuq kuxxinett-tipikament fiha qalba f'munzelli ta' tliet-ħames fażi-riġlejn, mibnija minn laminazzjonijiet tal-azzar tas-silikon ta'-permeabilità għolja. Dan id-disinn jinkludi tliet riġlejn prinċipali (għall-istralċ tal-koljaturi ta 'tliet-fażi) u żewġ riġlejn tal-ġenb awżiljarji, li jiffurmaw ċirkwit manjetiku magħluq biex jimminimizza l-ebda telf ta'-tagħbija u tnixxija tal-fluss. Is-saffi laminati jnaqqsu t-telf tal-kurrent eddy, filwaqt li l-konfigurazzjoni ta 'ħames-riġlejn ittejjeb il-bilanċ manjetiku, u tagħmilha ideali għal applikazzjonijiet ta' tagħbija-li jvarjaw b'effiċjenza għolja u tħaddim b'ħoss baxx.
	Tkebbib: L-istralċ ta' transformer immuntat fuq pad-karatteristiċi disinn kombinat ta' tkebbib ta' fojl ta' vultaġġ baxx-u tkebbib ta' wajer ta'-vultaġġ għoli. Il-coil primarju fuq in-naħa tal-vultaġġ għoli - huwa mdawwar b'wajer tar-ram iżolat biex itejjeb is-saħħa dielettrika u l-effiċjenza tat-tkessiħ. In-naħa ta 'vultaġġ baxx-timpjega tkebbib tal-fojl tal-aluminju jew tar-ram b'insulazzjoni ta' bejn is-saffi, li toffri kostruzzjoni kompatta, telf imnaqqas, u stabbiltà mekkanika għolja. Din il-konfigurazzjoni tal-istralċ ibridu ttejjeb l-effiċjenza u l-affidabbiltà tat-transformer għal applikazzjonijiet esiġenti ta 'barra.
	Tank: It-tank ta' transformer immuntat fuq kuxxinett-tipikament juża tankijiet taż-żejt magħqud, mibnija minn azzar reżistenti għall-korrużjoni-b'kamra taż-żejt ta' ġewwa u qoxra ta 'konteniment ta' barra biex jipprevjenu tnixxijiet u kontaminazzjoni ambjentali. It-tank kompatt fih kustilji rinfurzati għal reżistenza għall-pressjoni u xewk tat-tkessiħ integrati għal dissipazzjoni mtejba tas-sħana. Dan id-disinn jikkonforma mar-regolamenti ambjentali filwaqt li jiżgura-affidabbiltà tas-siġillar u sigurtà fit-tul fit-tħaddim ta 'barra.
	Ċinga tal-Art Ram:Tipprovdi passaġġ ta'-impedenza baxxa-biex kwalunkwe tnixxija mhux mistennija, kurrent ta' ħsara, tmur dritt fid-dinja, iżżomm lin-nies u t-tagħmir siguri. Jgħin ukoll b'interferenza elettrika, vultaġġi żejda li jitfaċċaw meta l-ert ma jkunx perfett. Ram, b'saħħtu u reżistenti għall-korrużjoni, konduttur tajjeb ħafna; idum fit-tul, affidabbli maż-żmien, faċli biex tafda fl-operazzjoni. CSA Ground Bracket:Punt ta 'immuntar standardizzat għall-konnessjoni ta' wajers jew ċineg ta 'l-ert; jiżgura li l-ert jissodisfa l-istandards tas-sigurtà CSA, ir-rekwiżiti taċ-ċertifikazzjoni. Disinn tal-parentesi-b'saħħtu, jiflaħ stress mekkaniku, vibrazzjoni, riħ, korrużjoni; jipprovdi soluzzjoni tal-ert dejjiema u affidabbli, faċli biex tinstalla u tispezzjona.

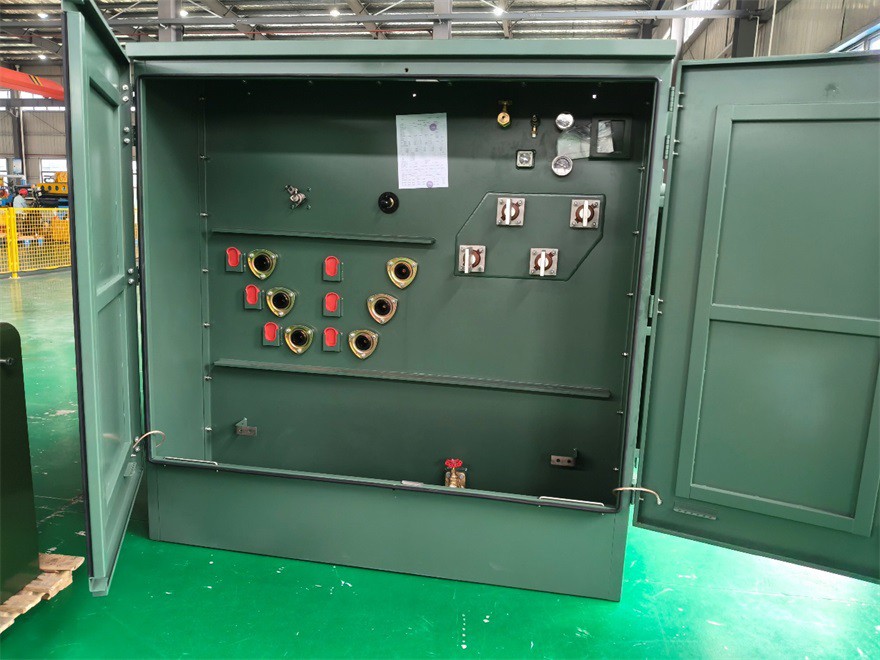

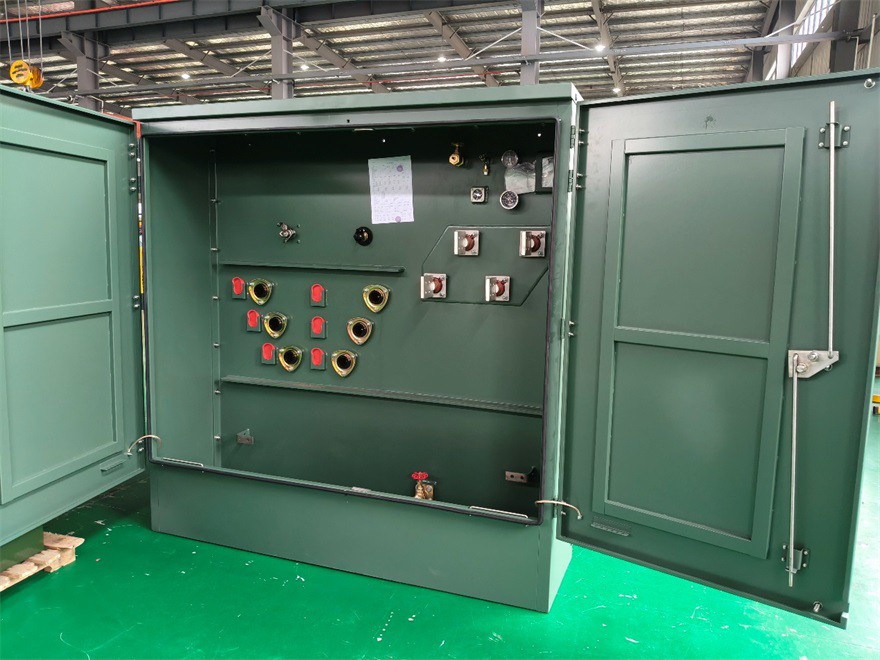

03 Ittestjar

Nru.	Oġġett tat-test
1	Kejl tar-Reżistenza
2	Testijiet tal-Proporzjon
3	Testijiet ta'-relazzjoni ta' fażi
4	Ebda-telf ta' tagħbija u kurrent ta' eċċitazzjoni
5	It-telf tat-tagħbija tal-vultaġġ u l-effiċjenza tal-impedenza
6	Test tal-Vultaġġ Applikat
7	Test ta 'Reżistu għall-Vultaġġ Indott
8	Test ta 'tnixxija
9	Kejl tar-Reżistenza għall-Insulazzjoni
10	Test taż-Żejt

04 Ippakkjar u Tbaħħir

4.1 Ippakkjar

1. Poġġi t-transformer tat-3 fażijiet fuq it-trej, ikoprih b'borża tal-fojl tal-landa, inizjalment issiġilla l-borża b'fetħa tax-xellug, vacuumize mill-ftuħ, u mbagħad issiġilla l-ftuħ. Poġġi dessikant ġewwa biex tevita s-sadid.
2. Żid il-protetturi tal-kantunieri (fowm/plastik/kartun) madwar it-transformer u wrapha b'film protettiv.
3. Ippakkjah f'kaxxa tal-injam u sprejja bil-forklift u marki taċ-ċentru tal-gravità fuq il-kaxxa.

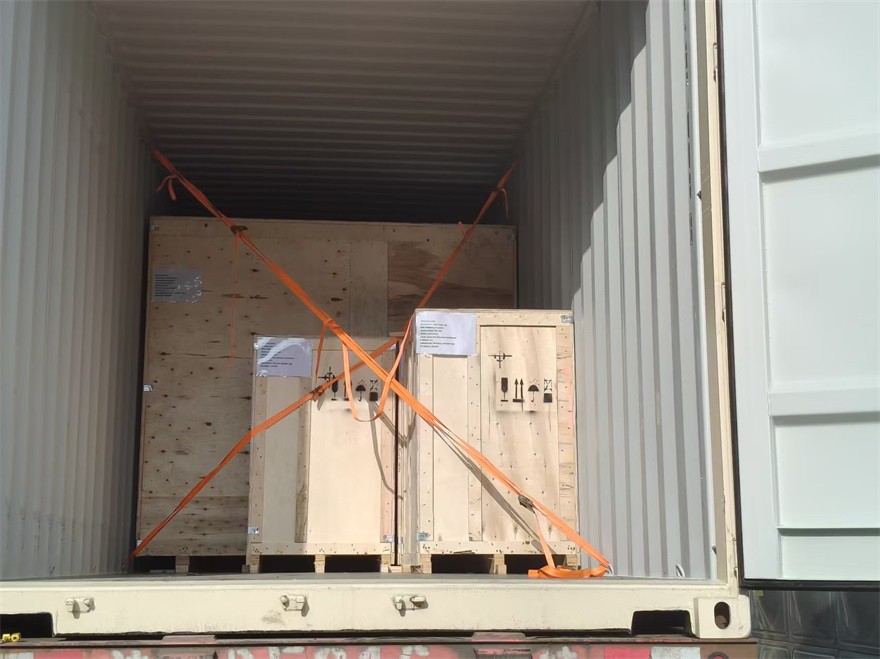

4.2 Tbaħħir

Il-kuxxinett-transformer immuntat jiġi ppakkjat f'ċestun tal-injam u mgħobbi fuq trakk permezz ta' forklift, imbagħad ittrasportat lejn il-port tal-kontejners. Huwa mibgħut taħt termini CIF (Cost, Insurance, and Freight) permezz ta 'merkanzija bil-baħar lejn il-port tad-destinazzjoni ta' Montreal, il-Kanada. Il-proċess kollu jiżgura reżistenza għall-umdità-, reżistenza għax-xokk, u rbit sikur f'konformità mal-istandards internazzjonali tat-tbaħħir.

05 Vantaġġi tal-Prestazzjoni

Effiċjenza Għolja u Telf Baxx
L-effiċjenza tolqot 99.37%, filwaqt li l-ebda-tagħbija u telf ta' tagħbija ma jibqa' baxx-tiffranka l-enerġija, tnaqqas l-ispejjeż tat-tħaddim.

Tkebbib tal-Aluminju Durabbli
Koljaturi tal-aluminju, standardizzati u fit-tul{0}}; manutenzjoni ħafifa, robusta, minima. Iddisinjat għal tħaddim ta' xogħol tqil, iżda prevedibbli fl-użu ta' kuljum.

Kapaċità ta 'tagħbija żejda u Affidabilità
Mankijiet tagħbija żejda sew. Anke taħt tagħbija għolja f'daqqa, tibqa 'stabbli. Affidabilità għolja, timminimizza l-waqfien.

Operazzjoni Bilanċjata f'Sistemi ta' Tliet Fażi
Iżomm it-tliet fażijiet ibbilanċjati. Operazzjoni bla xkiel, inqas riskju ta 'ħsarat. B'mod ġenerali, l-operaturi tal-enerġija-effiċjenti, sikuri u faċli biex joperaw-jistgħu jiddependu fuqha jum wara jum.
