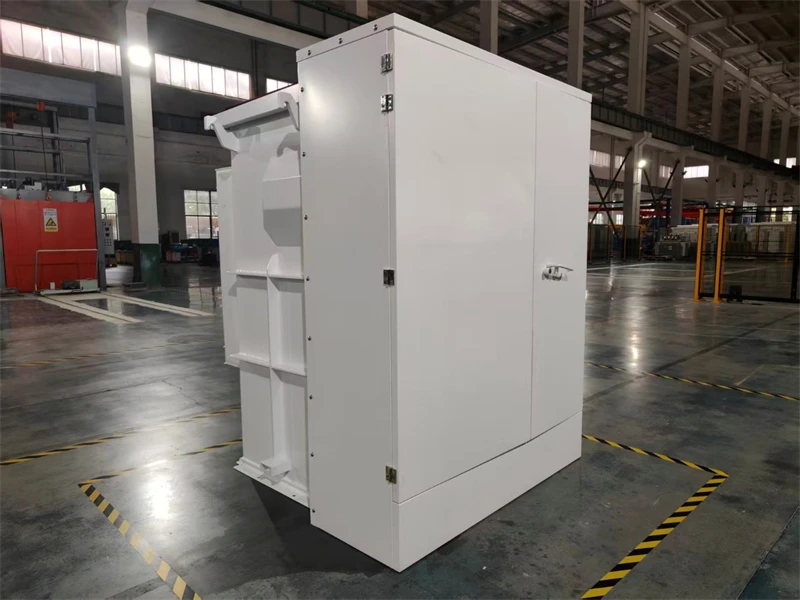

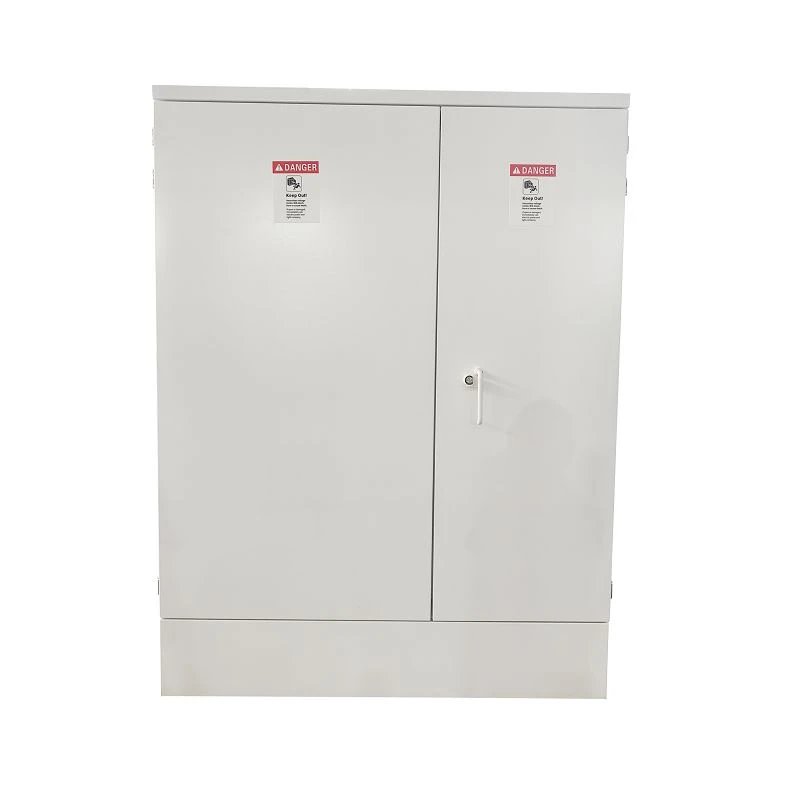

1500 KVA 12.47*4.16/0.48 KV Tliet Fażi Pad Immuntat BESS Transformer iżolament|USA 2026

01 Ġenerali

1.1 Deskrizzjoni tal-Proġett

Dan it-transformer immuntat fuq il-kuxxinett bi tliet fażijiet ta '500kVA ġie kkunsinnat lil klijent fl-Amerika għal Sistema ta' Ħażna ta 'Enerġija tal-Batterija (BESS). Kien lest f'Settembru 2026.

It-transformer ta 'iżolament BESS ta' 1500 kVA jikkonverti 480 V fuq in-naħa tal-PCS. In-naħa ta 'vultaġġ għoli-tagħha tipprovdi konfigurazzjonijiet ta' 4.16 kV u 12.47 kV għal rekwiżiti differenti ta 'konnessjoni tal-grilja.

Bħala transformer ta' iżolament, jifred iċ-ċirkwiti ta' vultaġġ-baxx u ta' vultaġġ-medju filwaqt li jittrasferixxi l-enerġija bejniethom.

Din il-konfigurazzjoni tappoġġja t-tqabbil tal-vultaġġ, iżolament elettriku, u trasferiment affidabbli tal-enerġija fi ħdan l-installazzjoni BESS.

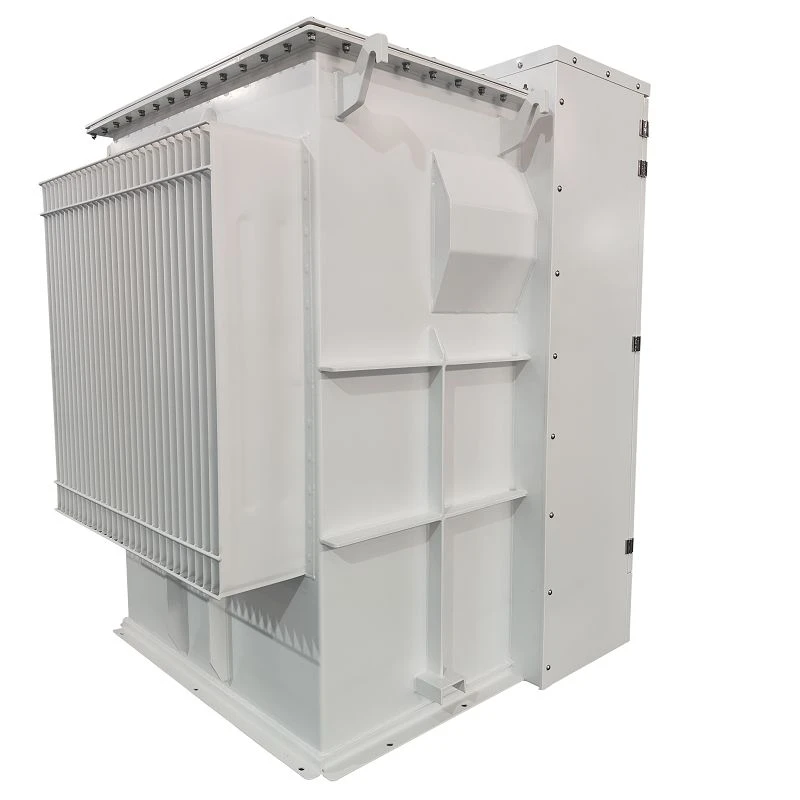

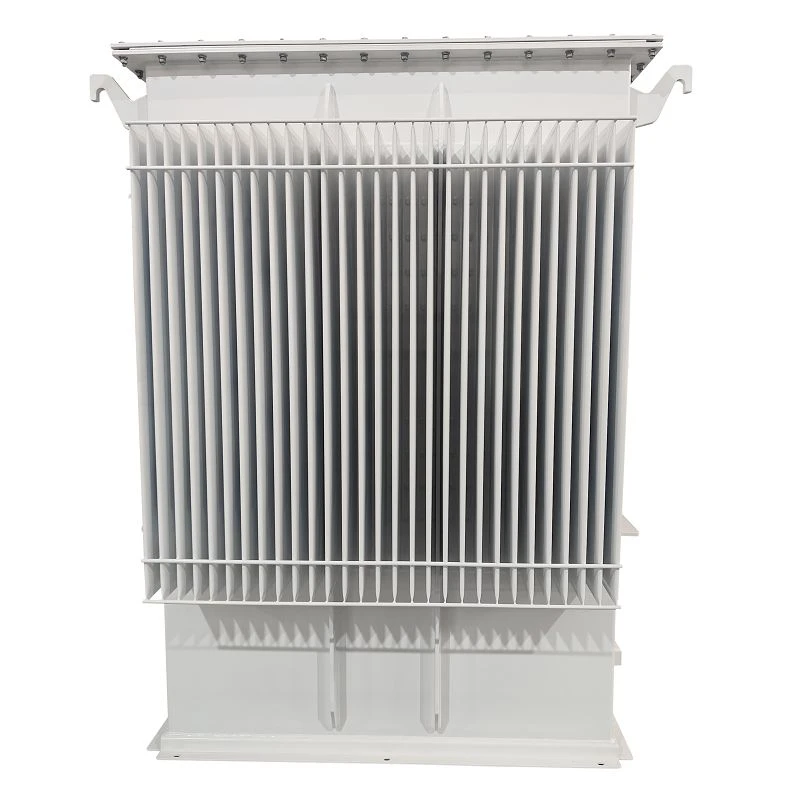

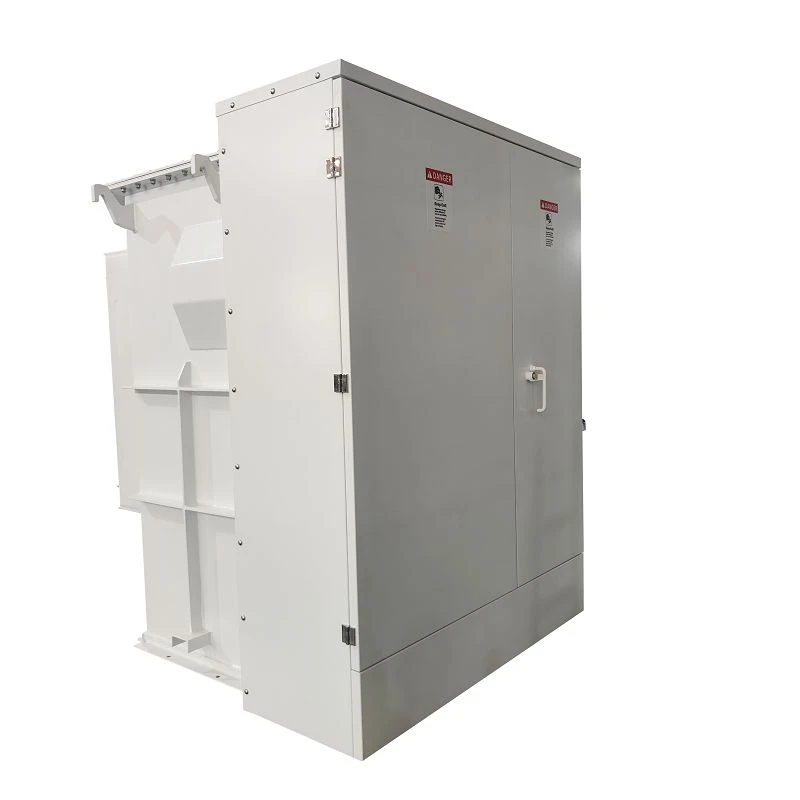

It-transformer BESS immuntat fuq il-kuxxinett juża fluwidu iżolanti FR3, tkessiħ KNAN, u koljaturi tal-aluminju għal tħaddim ta 'barra. Id-disinn ta' quddiem tal-loop-feed dead-tagħha jappoġġja l-installazzjoni immuntata fuq pad-u applikazzjonijiet BESS ta' vultaġġ-medju.

Iż-żewġ konfigurazzjonijiet ta '12.47 kV u 4.16 kV għandhom apparat li jbiddel il-vit u surge arresters ddedikati. Tarka ertjata hija inkorporata biex itejjeb l-iżolament elettriku bejn iċ-ċirkwiti ta' vultaġġ għoli- u baxx-.

1.2 Speċifikazzjoni Teknika

1500kVA tliet fażijiet kuxxinett immuntat transformer speċifikazzjoni u data sheet

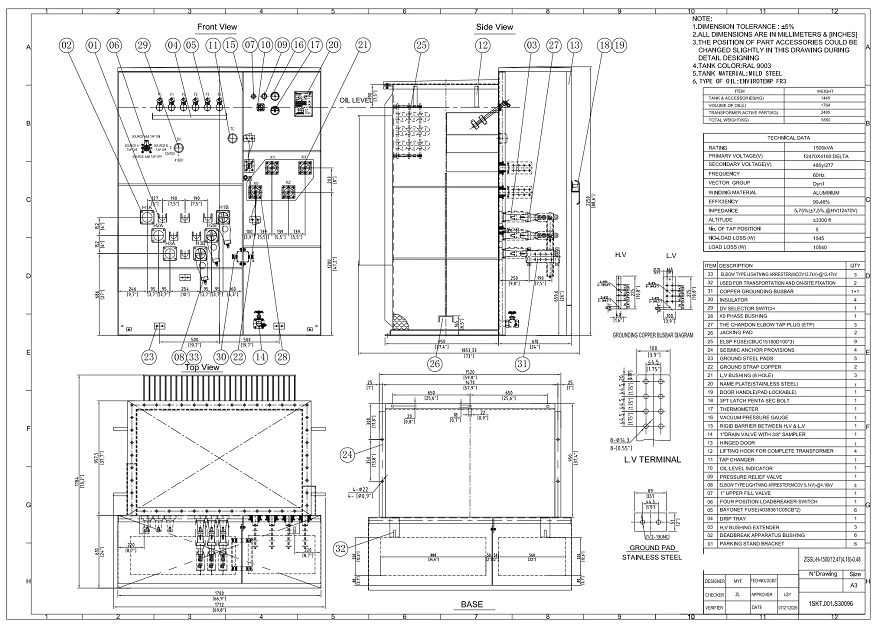

1.3 Tpinġijiet

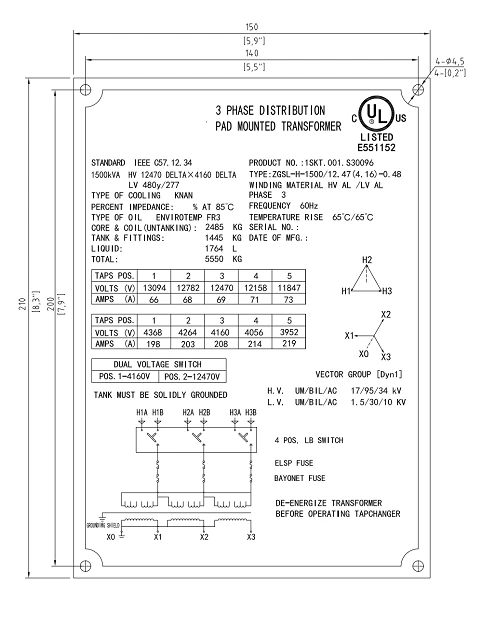

2000kVA tliet fażijiet kuxxinett immuntat transformer tpinġija u nameplate

02 Manifattura

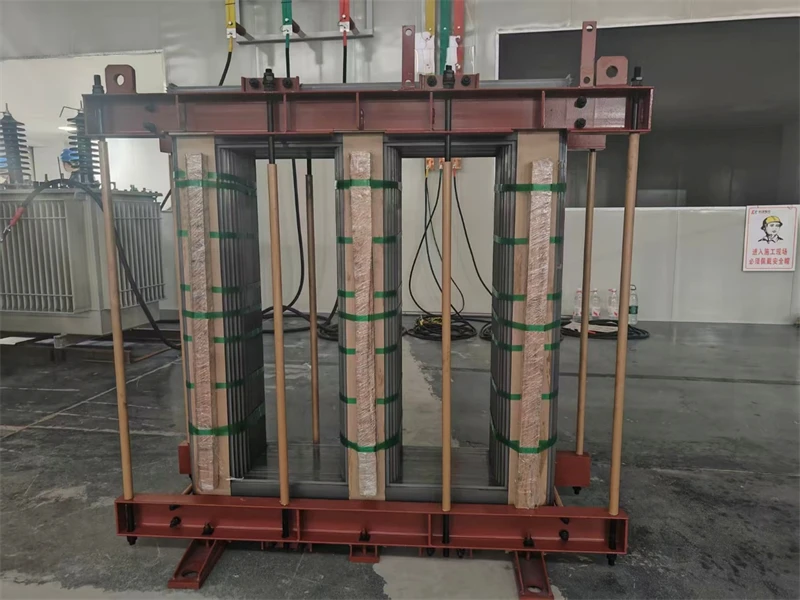

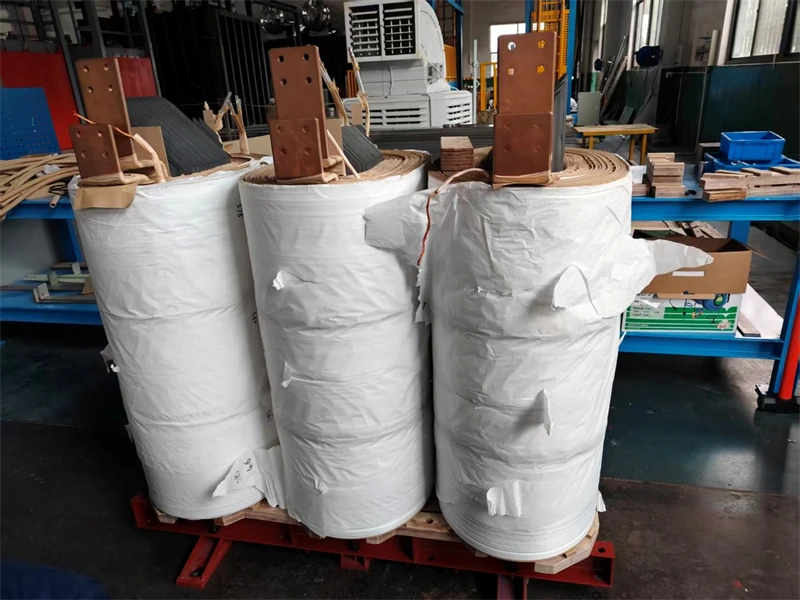

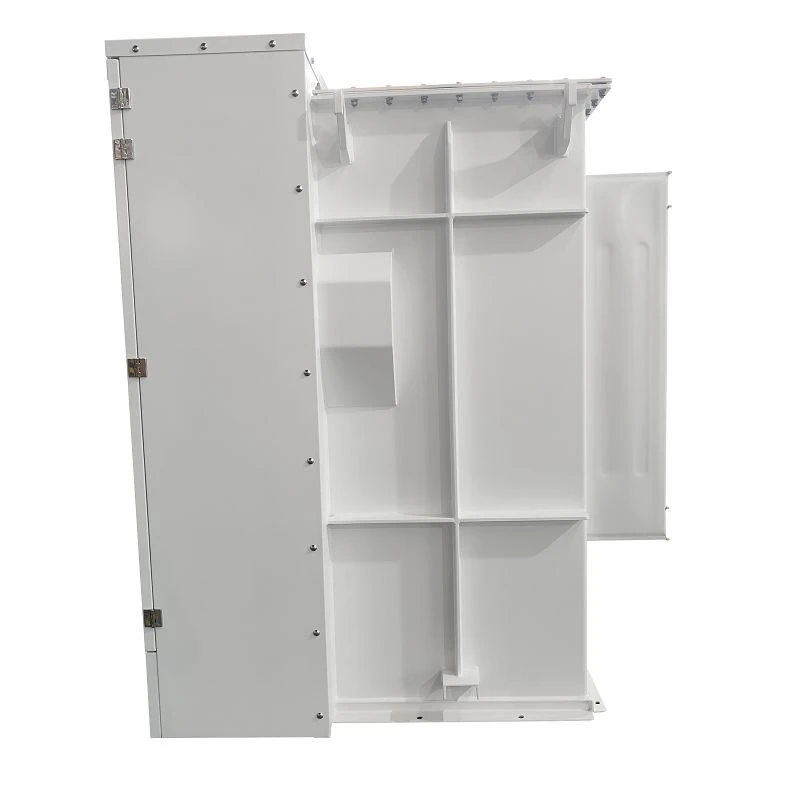

2.1 Qalba, Tkebbib u Tank

2.2 Grounding & Shielding

Il-vireg tal-ert huma pprovduti kemm fuq in-naħat ta' vultaġġ għoli- kif ukoll{1}}baxx għall-konnessjonijiet tal-ert meħtieġa. Tarka ertjata hija inkorporata fid-disinn tat-transformer għall-iżolament elettriku bejn iċ-ċirkwiti primarji u sekondarji.

2.3 Bushings

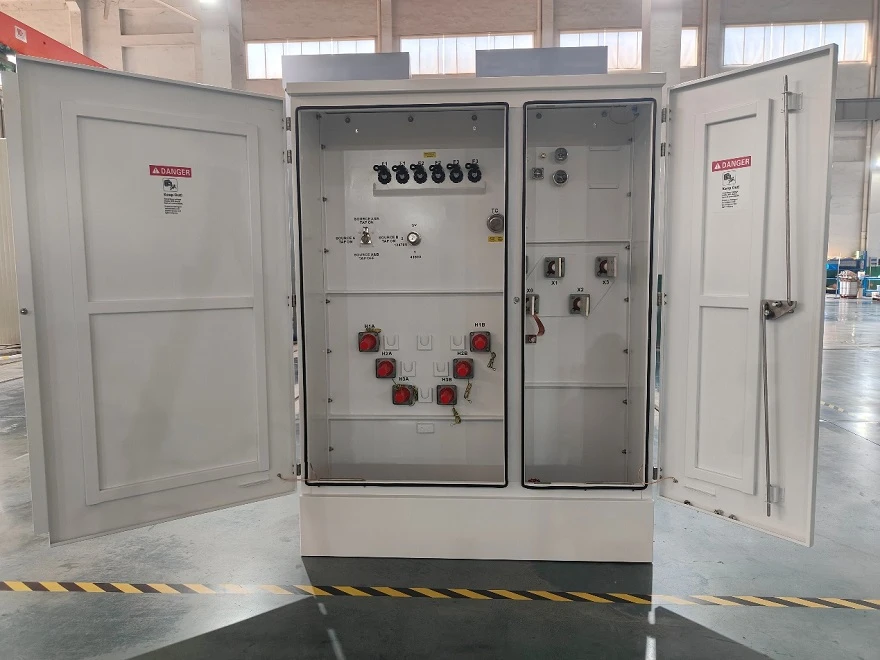

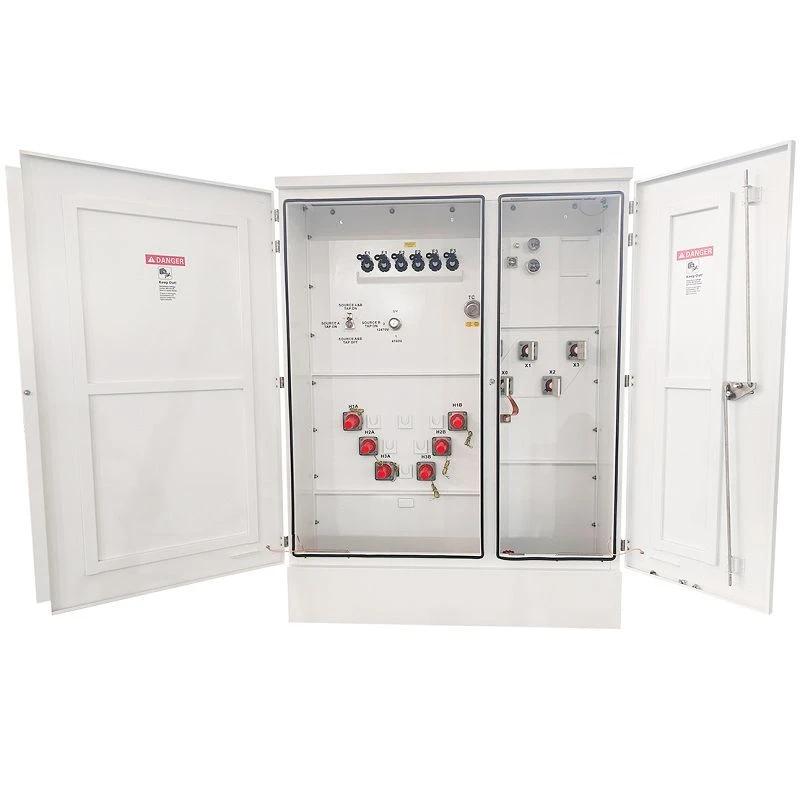

In-naħa ta'-vultaġġ għoli tuża bushings iżolati separabbli għal konnessjonijiet ta' vultaġġ medju-mejta ta' quddiem. Din il-konfigurazzjoni tappoġġja konnessjonijiet siguri tal-kejbil fil-kompartiment tat-transformer immuntat fuq il-kuxxinett-.
In-naħa ta'-vultaġġ baxx tuża tmien-hole spade-boxings tat-tip għal konnessjonijiet ta'-kurrent għoli ta' 480 V. L-arranġament tal-bronżina jipprovdi konnessjonijiet terminali siguri bejn it-transformer u t-tagħmir ta 'konverżjoni tal-enerġija BESS.

2.4 Qlib u Protezzjoni minn Surge

It-transformer jipprovdi konfigurazzjonijiet ta 'vultaġġ għoli ta' 12.47 kV u 4.16 kV b'kapaċità ta 'aġġustament tal-vultaġġ korrispondenti.
Iż-żewġ konfigurazzjonijiet ta'-vultaġġ għoli huma mgħammra b'arresters ta' surge ddedikati għal protezzjoni minn vultaġġ żejjed.

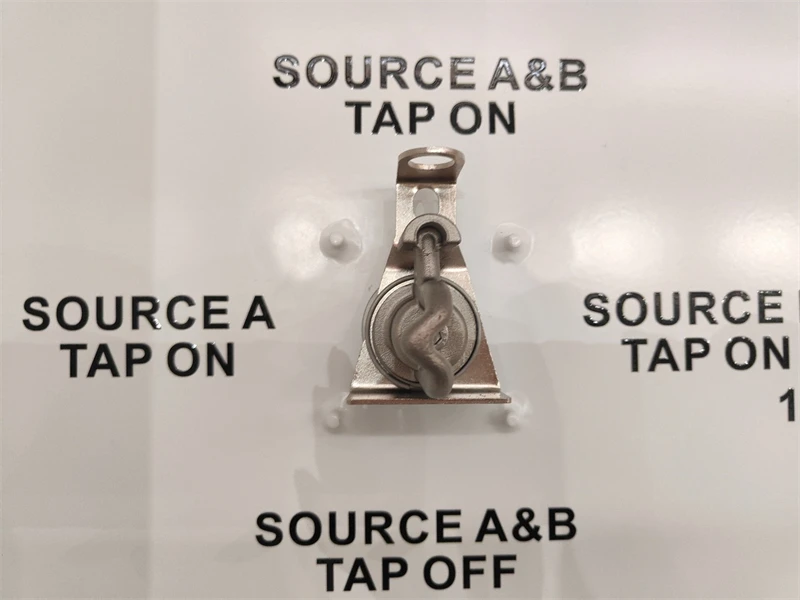

Apparat tal-vit ta' ċirkwit mitfi-jipprovdi firxa ta' tapping ta' ±2 × 2.5% fuq in-naħat tal-vultaġġ speċifikat. Swiċċ ta' waqfa ta' erba-tagħbija ta' pożizzjoni- jipprovdi kapaċità ta' swiċċjar fil-konfigurazzjoni tat-transformer.

2.5 Monitoraġġ u Protezzjoni

It-transformer huwa mgħammar b'termometru, gauge tal-pressjoni tal-vakwu, indikatur tal-livell tal-likwidu, u apparat li jnaqqas il-pressjoni. Dawn l-apparati jipprovdu informazzjoni lokali dwar it-temperatura, il-pressjoni interna, il-livell taż-żejt, u l-kundizzjonijiet tal-pressjoni anormali.
Is-sistema ta 'monitoraġġ tappoġġja spezzjoni ta' rutina tat-transformer waqt l-operazzjoni BESS. L-apparat li jnaqqas il-pressjoni jipproteġi kontra pressjoni interna eċċessiva taħt kundizzjonijiet operattivi anormali.

03 Ittestjar

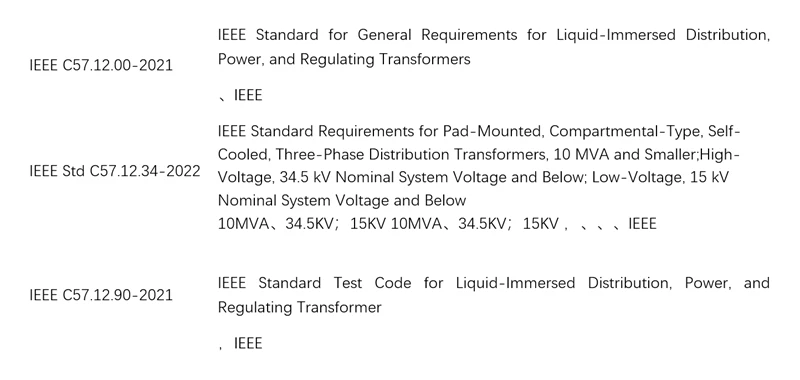

Standard tal-Ittestjar

Riżultati tat-Test

04 Ippakkjar u Tbaħħir

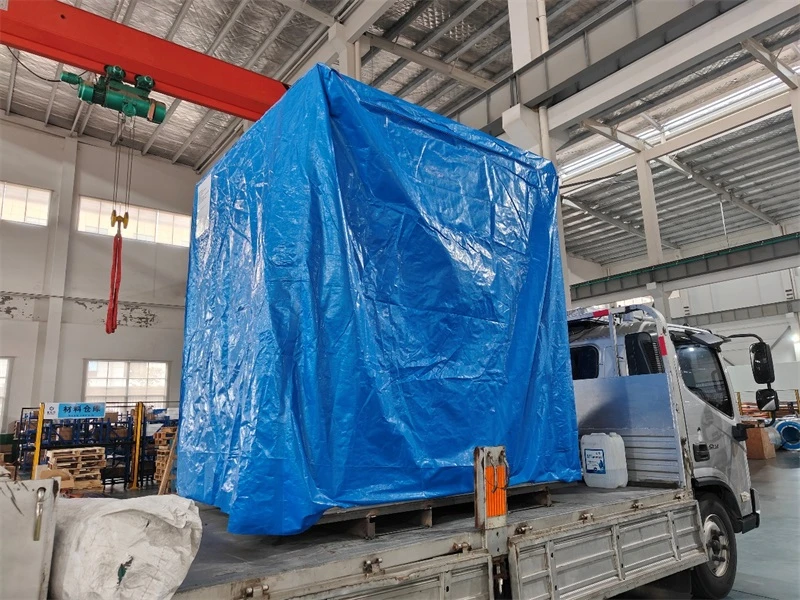

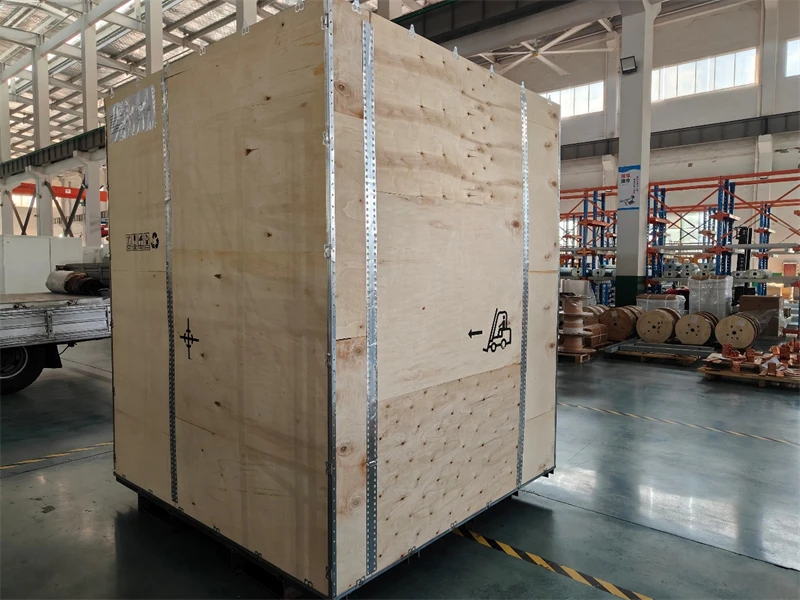

4.1 Ippakkjar

4.2 Tbaħħir
