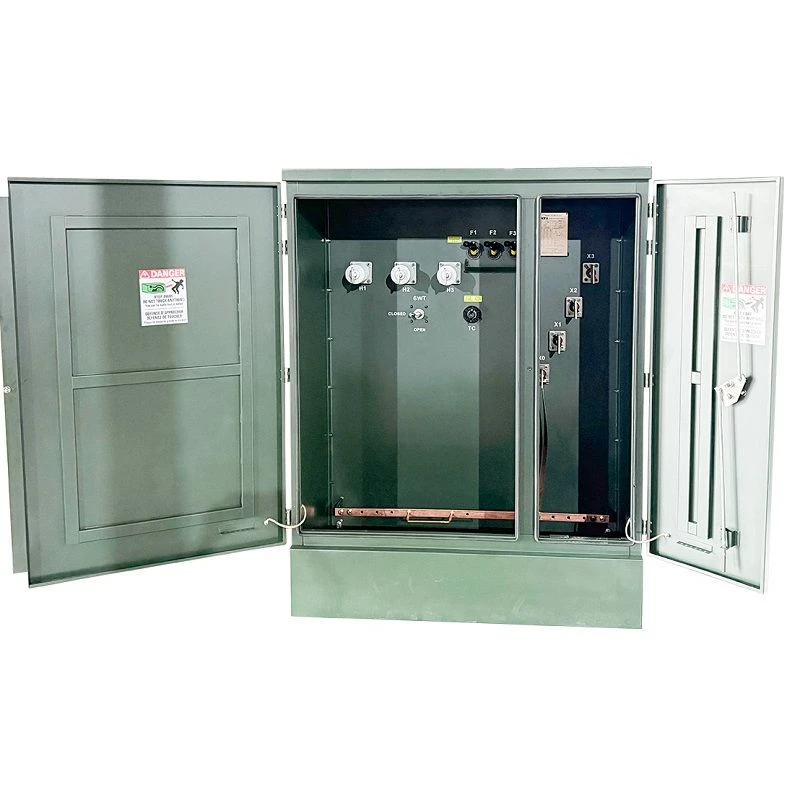

125 KVA 24.94/0.6 KV Three Phase Pad Mounted Station Service Transformer|Kanada 2026





01 Ġenerali

1.1 Deskrizzjoni tal-Proġett

Dan it-transformer immuntat bi tliet fażijiet ta' 125 kVA-kuxxinett- ġie mmanifatturat għal-klijent Kanadiż għal żmien twil fl-2026. Iservi bħala Station Service Transformer installat ġewwa substation ta' 230 kV. It-transformer tlesta f'Awwissu 2026 u ppreparat għall-kunsinna lill-Kanada.

It-transformer tas-servizz tal-istazzjon se jiġi installat ġewwa s-substation 230kV biex jipprovdi enerġija awżiljarja lill-bini prefabbrikat ta 'Kontroll u protezzjoni fil-qrib u 25kV switchgear.

Bħala transformer immuntat ta' tliet-stil Amerikan-stil Amerikan-, juża konfigurazzjoni ta' quddiem-radjali, live-għal servizz ta' substation fuq barra.
It-transformer fih fluwidu iżolanti FR3, tkessiħ KNAN, stralċ tar-ram, u impedenza ta '5%.

L-arranġament tal-ġenb-immuntat jinkludi l-valv tad-drenaġġ b'valv DGA, termometru, gauge tal-pressjoni tal-vakwu, u indikatur tal-livell tal-likwidu. Dan l-arranġament jipprovdi aċċess konvenjenti għall-ispezzjoni, il-ġestjoni taż-żejt, u l-manutenzjoni ta 'rutina.



1.2 Kundizzjonijiet Ambjentali u tas-Sit

Dan it-transformer tas-servizz tal-istazzjon immuntat fuq il-kuxxinett huwa adattat biex jaħdem taħt il-kundizzjonijiet ambjentali li ġejjin:

Parametru	Rekwiżit
Servizz	Barra
Firxa tat-Temperatura Ambjentali	-40 grad sa 40 grad
Umdità Relattiva Medja	15% sa 95%
Elevazzjoni 'l fuq mil-livell tal-baħar	19 m
Ħxuna tas-Silġ	12.5 mm, skont CSA C22.3 Nru. 1
Veloċità massima tar-riħ ta '10 minuti, 1/50-Sena	98 km/h, skont CSA C22.3 Nru. 1
Riħ Massimu, 1/50-Sena	134 km/h, skont CSA C22.3 Nru. 1
Il-Fond Massimu medju tas-Silġ	0.3 m, skont CSA C22.3 Nru. 1
Livell tat-Tniġġis	Medju, skond IEC 60815-1
Ħtiġiet Sismiċi	Skont il-Kodiċi tal-Kostruzzjoni ta' Québec, Kapitolu I - Bini, u l-Kodiċi Nazzjonali tal-Bini tal-Kanada 2020 (kif modifikat)







1.2 Speċifikazzjoni Teknika

Speċifikazzjoni tat-transformer immuntata b'kuxxinett bi tliet fażijiet ta '125kVA u folja tad-dejta



1.3 Tpinġijiet

2000kVA tliet fażijiet kuxxinett immuntat transformer tpinġija u nameplate





02 Manifattura

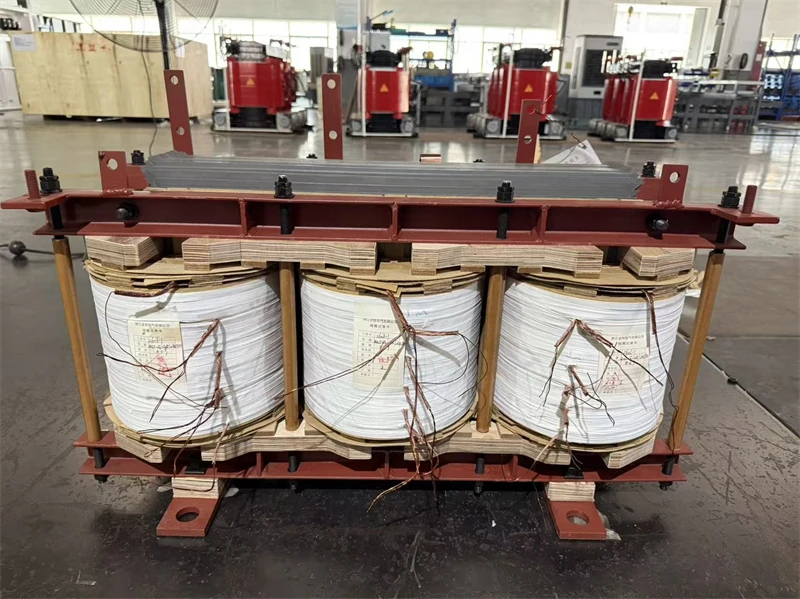

2.1 Qalba, Tkebbib u Tank

Qalba tal-ħadid tal-azzar tas-silikon orjentata bi tliet-fażi tliet-riġlejn-

Żieda fit-temperatura: 55 grad
Iddisinjat għal prestazzjoni termali affidabbli taħt tħaddim kontinwu

Tank issiġillat ta 'l-azzar ħafif b'għatu imbarrat.



2.2 Bushings

It-terminali ta'-vultaġġ għoli jużaw terminali tar-ram miksija b'żewġ-toqob NEMA għal konnessjonijiet siguri ta' vultaġġ medju-. It-terminali ta' vultaġġ baxx -użaw terminali tar-ram miksija b'erba -toqba NEMA għall-output ta 'enerġija awżiljarja ta' 600 V.

Il-konfigurazzjoni ta' quddiem-live tipprovdi konnessjonijiet esterni aċċessibbli għall-installazzjoni-radjali tal-għalf. Il-boxxla u l-assemblaġġ tat-terminal huma mqabbla mal-vultaġġ u l-ħtiġiet tal-kurrent tat-transformer ta '125 kVA.



2.3 Apparat ta' Monitoraġġ u Manutenzjoni Esterni

Indikatur tal-Livell taż-Żejt

Indikatur tat-temperatura taż-żejt

Pressjoni VAC Gauge

Gauge tal-Pressjoni tal-Vakwu

Valv tad-drain c/w valv DGA

Dawn l-apparati huma rranġati ċentralment fuq in-naħa tal-lemin esterna tat-tank tat-transformer.
Dan it-tqassim jipprovdi aċċess konvenjenti għal monitoraġġ ta' rutina, kontrolli tal-pressjoni u tat-temperatura, spezzjoni tal-livell ta'-żejt, mili, u operazzjonijiet ta' drenaġġ, kollha mingħajr aċċess għall-kompartiment tal-kejbil.



2.4 Partijiet Attivi





03 Ittestjar

Standard tal-Ittestjar

Riżultati tat-Test





04 Ippakkjar u trasport





05 Applikazzjoni għal Servizz ta' Stazzjon

Transformer immuntat bi tliet fażijiet-kuxxinett- jista' jintuża wkoll bħala Transformer tas-Servizz tal-Istazzjon f'applikazzjonijiet ta' substation.

Id-disinn immuntat tal-kuxxinett kompatt-tagħha huwa adattat tajjeb għall-installazzjoni fuq barra fi ħdan substation. Dan jagħmel it-transformer ta' stil Amerikan bi tliet fażijiet-stil Amerikan-soluzzjoni prattika għad-distribuzzjoni tal-enerġija tas-servizz tal-istazzjon.
