Transformers tal-Enerġija b'Vultaġġ Għoli ta' 100 MVA-132/22 kV|Malasja 2023
Kapaċità: 100MVA
Vultaġġ: 132/22kV
Karatteristika: b'OLTC
Transformers tal-enerġija - il-qalba tal-enerġija stabbli u s-sinsla ta 'grilja tal-enerġija robusta!
01 Ġenerali
1.1 Sfond tal-Proġett
Żewġ 100 MVA 132kVtransformers tal-enerġijaġew ikkunsinnati lill-Malasja f'Diċembru 2023. Iż-żewġ transformers tal-qawwa ta 'vultaġġ għoli ta' 100 MVA suppost kellhom jintużaw fiċ-ċentru tad-dejta TikTok fil-Malasja. Il-qawwa nominali ta 'dan it-transformer tal-qawwa hija ta' 100 MVA b'tkessiħ ONAN/ONAF, il-vultaġġ għoli huwa 132 kV b'+7×1.5% sa -17 × 1.5% tapping range(OLTC), il-vultaġġ medju huwa 33 kV b'±2 × 2.5% tapping range(NLTC), u l-22 kV tapping range (NLTC). Iż-żewġ transformers prinċipali ta '132kV, bl-użu tal-mudell tal-kumpanija għat-transformer tar-regolatur tal-vultaġġ fuq it-tagħbija SFSZ-100000/132 tliet-coil mkessħa bl-arja, huma ffurmaw grupp ta' vettur ta 'YNd1d1.
It-transformer tal-qawwa ta 'vultaġġ għoli ta' 100 MVA huwa apparat elettriku robust u affidabbli ddisinjat biex jittrasferixxi b'mod effiċjenti l-enerġija elettrika bejn livelli ta 'vultaġġ differenti. It-trasformaturi tal-enerġija tagħna huma manifatturati bl-użu ta' materjali ta'-kwalità għolja u-stat-l-aħħar-teknoloġija biex jiżguraw prestazzjoni ottima u durabilità-fit-tul.
Aħna niżguraw li kull waħda mill-unitajiet ikkunsinnati tagħna għaddiet minn testijiet rigorużi ta 'aċċettazzjoni sħiħa. Aħna nipprovdu servizz ta' pakkett-wieħed minn konsultazzjoni, kwotazzjoni, manifattura, installazzjoni, kummissjonar, taħriġ għal servizzi ta 'wara l-bejgħ, il-prodotti tagħna issa qed joperaw f'aktar minn 50 kontea fid-dinja. Aħna nimmiraw li nkunu l-aktar tiegħekfornitur affidabblikif ukoll l-aqwa sieħeb tiegħek fin-negozju!
1.2 Speċifikazzjoni Teknika
Speċifikazzjoni tat-trasformaturi tal-qawwa ta 'vultaġġ għoli ta' 100 MVA u folja tad-dejta
|
Mogħtija lil
Malasja
|
|
Sena
2023
|
|
Mudell
SFSZ-100000/132
|
|
Tip
Transformer tal-Enerġija Mgħaddas fiż-Żejt
|
|
Standard
IEC 60076
|
|
Qawwa Rated
100MVA
|
|
Frekwenza
50HZ
|
|
Fażi
Tlieta
|
|
Tip ta 'tkessiħ
ONAN 70MVA / ONAF 100MVA
|
|
Vultaġġ Għoli
132kV
|
|
Vultaġġ Medju
33kV
|
|
Vultaġġ Baxx
22kV
|
|
Materjal tal-Istralċ
Ram
|
|
Polarità
Addittiv
|
|
Impedenza
35.43%
|
|
Tektek Changer
OLTC/NLTC
|
|
Tapping Range
132+7×1.5% -17×1.5%
|
|
Ebda Telf ta 'Tagħbija
30.14kW
|
|
Fuq Telf tat-Tagħbija
470.675kW
|
|
Aċċessorji
Konfigurazzjoni Standard
|
|
Rimarki
N/A
|
1.3 Tpinġijiet
Tpinġija tad-dijagramma tat-trasformaturi tal-qawwa ta 'vultaġġ għoli ta' 100 MVA u daqs.
 |
 |
02 Manifattura

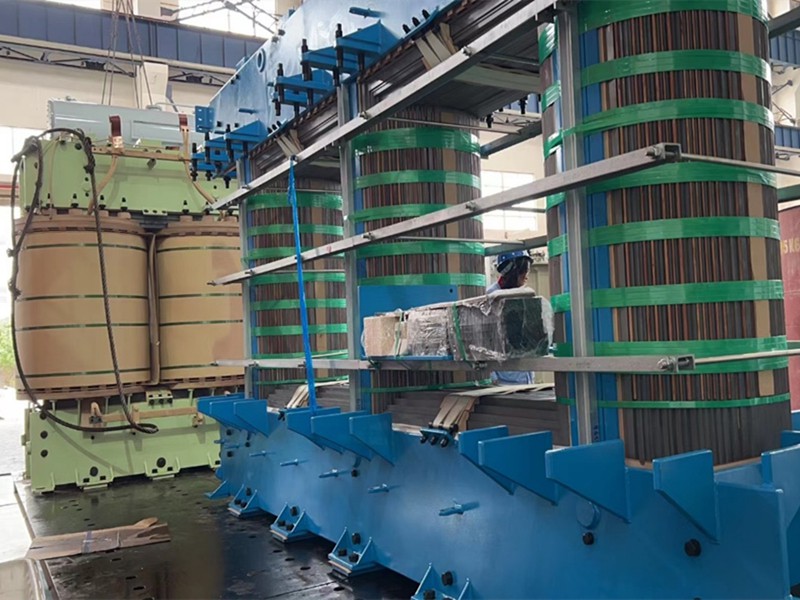

2.1 Core
Il-qalba tal-ħadid hija magħmula minn laminazzjonijiet tal-azzar tas-silikon ta' grad-għoli, qamħ-orjentati, li huma f'munzelli u marbutin sewwa flimkien biex jiffurmaw qalba solida. L-użu ta 'materjali bħal dawn huwa essenzjali biex jitnaqqas it-telf ta' enerġija minħabba kurrenti eddy u isteresi. Il-funzjoni primarja tal-qalba tal-ħadid hija li tipprovdi mogħdija ta' riluttanza baxxa-għall-fluss manjetiku ġġenerat mill-istralċ primarju tat-transformer. Dan il-fluss manjetiku jinduċi vultaġġ fl-istralċ sekondarju, u b'hekk jiffaċilita t-trasferiment effiċjenti ta 'enerġija elettrika minn ċirkwit għal ieħor.

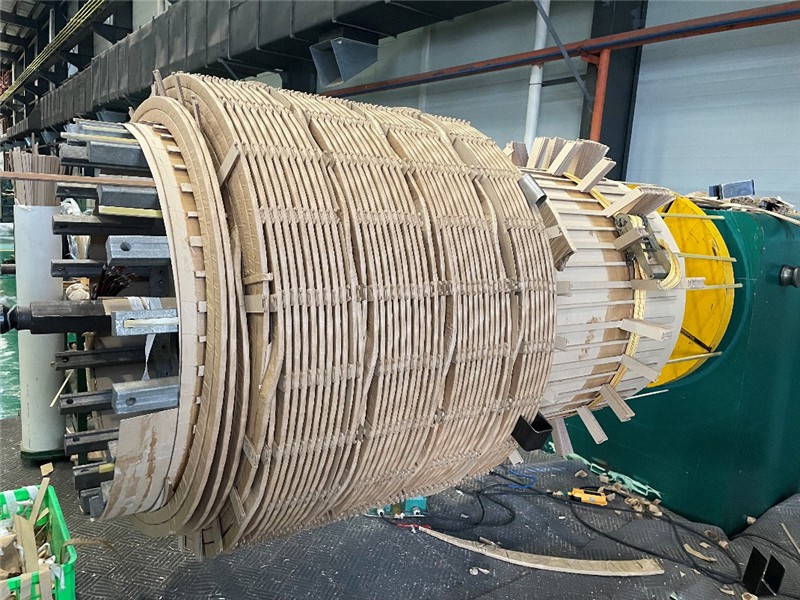

2.2 Tkebbib
Il-koljaturi taż-żewġ transformers tal-qawwa ta 'vultaġġ għoli huma kontinwi, saħħa mekkanika għolja, prestazzjoni tajba ta' dissipazzjoni tas-sħana, b'1 sa 6 wajers ċatti fuq l-istrut u ferita f'segment tal-linja tal-kejk. Kejk bil-kanal taż-żejt jew taż-żejt u ċ-ċirku tal-karta crisscross separati, iż-żewġt itruf tal-kanal taż-żejt u ċ-ċirku ta 'insulazzjoni.

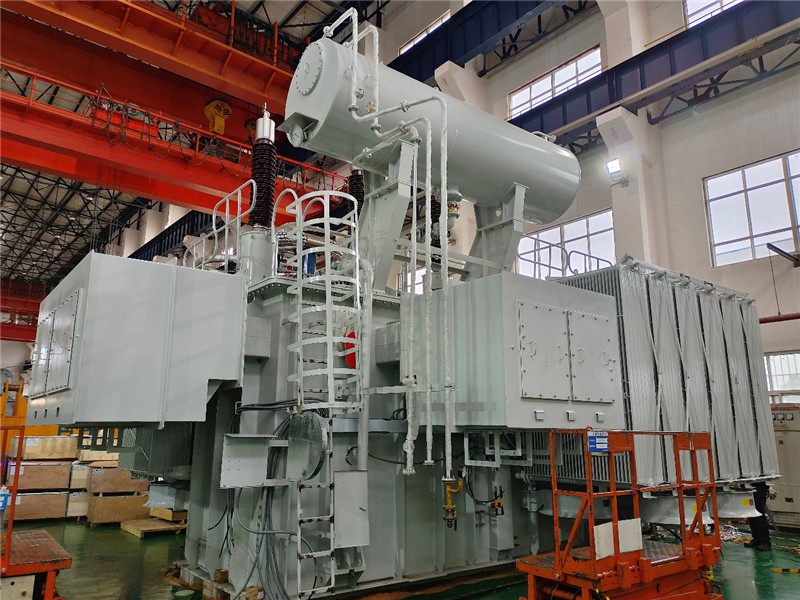

2.3 Tank
It-tank tat-transformer huwa magħmul minn pjanċi tal-azzar iwweldjati u rinfurzat biex jipprovdi saħħa mekkanika u protezzjoni lill-komponenti interni tat-transformer biex jifilħu t-trasport, l-immaniġġjar u l-pressjoni żejda taħt kundizzjonijiet ta 'ħsara mingħajr distorsjoni. Meta t-transformer ikun qed jaħdem b'mod normali, il-bażi tat-tank taż-żejt tista 'tiġi kkontrollata mingħajr ma tuża xi għodda speċjali. Sabiex tiġi żgurata s-sigurtà tal-persunal, matul il-perjodu normali tat-tagħbija, it-temperatura ambjentali hija 40 grad C, it-temperatura massima tal-wiċċ tat-tank (fejn in-nies jistgħu jilħqu) hija 70 grad C.

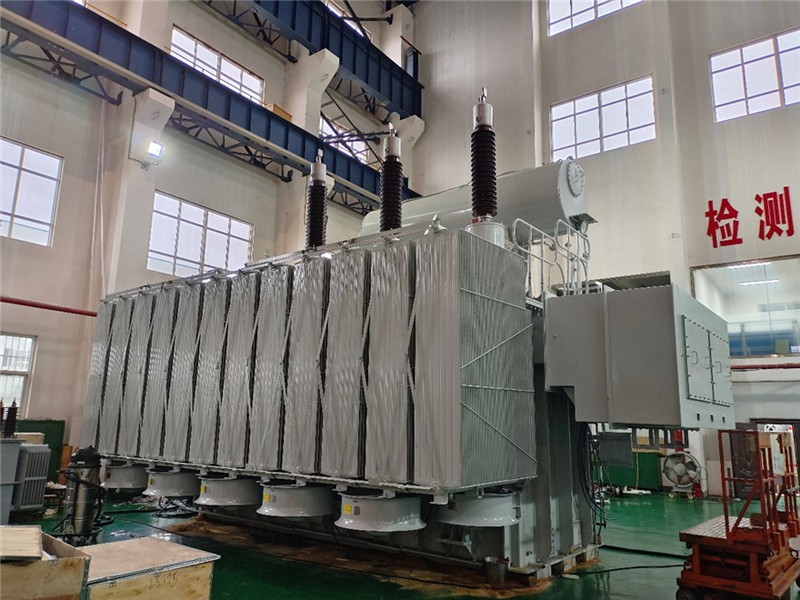

2.4 Assemblea Finali
L-assemblaġġ finali ta 'transformers ta' qawwa ta 'vultaġġ għoli jinkludi l-integrazzjoni ta' komponenti bħall-qalba tal-ħadid, l-istralċ u l-istruttura ta 'insulazzjoni biex jiffurmaw apparat ta' transformer komplut. Il-proċess jinkludi l-passi li ġejjin:
Assemblaġġ tal-qalba: assemblaġġ tal-komponenti tal-qalba flimkien, u stivar ta 'folji tal-azzar tas-silikon ta' grad-għoli biex jipprovdu ċirkwiti manjetiċi effiċjenti u jitnaqqas it-telf tal-enerġija.
Assemblaġġ ta 'l-istralċ: l-installazzjoni ta' koljaturi ta 'l-istralċ fuq il-qalba, inklużi l-koljaturi primarji u sekondarji, teħtieġ proċess preċiż u insulazzjoni biex tiżgura prestazzjoni u sigurtà elettrika.
Assemblaġġ tal-istruttura tat-tank: dan jinvolvi l-assemblaġġ tat-tank, ir-radjatur u s-sistema tat-tkessiħ f'akkomodazzjoni sħiħa biex tipprovdi protezzjoni u iżolament tajba.
Struttura ta 'insulazzjoni: immunta protezzjoni u struttura ta' insulazzjoni biex tiżgura li l-koljaturi u komponenti ewlenin oħra jkunu protetti u iżolati.
Apparat tal-mili taż-żejt: żgura li t-transformer jitkessaħ u iżolat billi tinjetta żejt iżolanti fit-tank taż-żejt.
03 Ittestjar
a) It-testijiet li ġejjin m'għandhomx jitwettqu qabel ma jkunu saru l-eżami fiżiku u t-test ta' qabel-handover skont ir-rekwiżiti.
b) Test tal-ebda-tagħbija u test tal-għeluq tal-ebda-impatt tat-tagħbija (il-apparat li jkessaħ mhux qed jaħdem)
① It-transformer għandu jkun imqabbad mal-vultaġġ min-naħa tal-qawwa, minħabba li n-naħa tal-qawwa hija mgħammra b'apparat protettiv biex tiżgura li l-enerġija tinqata 'f'sitwazzjoni anormali.
② Aqleb il-kuntatti tas-sinjal tar-relay tal-gass tat-transformer għaċ-ċirkwit tat-tgerbib tal-provvista tal-enerġija tat-transformer.
③ Il-limitu ta 'żmien ta' protezzjoni ta 'kurrent żejjed huwa stabbilit bħala azzjoni istantanja.
④ Wara li t-transformer ikun imqabbad mal-linja taħt pressjoni, il-vultaġġ għandu jiżdied bil-mod minn żero għall-vultaġġ nominali għal 1h, li matulha t-transformer m'għandux ikollu xi fenomenu anormali.
⑤ Wara t-test ta 'hawn fuq, il-vultaġġ għandu jiżdied gradwalment għal 1.1 darbiet il-vultaġġ nominali, u l-ebda fenomenu anormali m'għandu jinżamm għal 10 minuti, u mbagħad jitnaqqas gradwalment. Jekk is-sit ma jkollux il-kundizzjonijiet biex tiżdied bil-mod il-pressjoni, jista 'jinbidel għal ebda-tagħbija 1h test run, meta t-temperatura taż-żejt ta' fuq tkun inqas minn 42 grad C, ma tibda l-fann tar-radjatur jew ma tpoġġix il-apparat li jkessaħ.
⑥ Għat-transformer tar-regolatur tat-tagħbija mixgħul-, it-tibdil tal-vit-on-tagħbija jitħaddem elettrikament bil-vultaġġ nominali għal ġimgħatejn u fl-aħħar jiġi aġġustat għall-pożizzjoni nominali tal-vit-changer.
⑦ Ebda-test tal-għeluq tal-impatt tat-tagħbija.
04 Ippakkjar u Tbaħħir
4.1 Ippakkjar
1. Uża każ ta 'l-injam b'saħħtu bħala ippakkjar ta' barra, u installa materjal ta 'prova ta' xokk-f'każ, bħal fowm, kuxxin ta 'l-arja, biex tnaqqas l-impatt tal-vibrazzjoni u l-impatt fuq il-prodott.
2. Ipproteġi t-transformer innifsu, inklużi l-komponenti tat-transformer, biex tevita l-vibrazzjoni u l-ambjent estern fuq l-impatt tal-prodott.
3. Immarka b'mod ċar il-piż, id-daqs, l-indirizz tal-port tad-destinazzjoni u l-informazzjoni ta 'kuntatt fuq il-pakkett.
4.2 Tbaħħir
1. Aħna nagħżlu t-trasport bil-baħar minħabba li jista 'jakkomoda tagħmir kbir u jipprovdi ambjent ta' trasport relattivament stabbli.
2. Fl-għażla tat-trasportaturi, aħna nagħżlu kumpaniji tal-loġistika b'esperjenza u professjonali biex niżguraw li l-prodotti jkunu jistgħu jaslu fid-destinazzjoni b'mod sigur u f'waqtu, u jlestu l-iżdoganar.

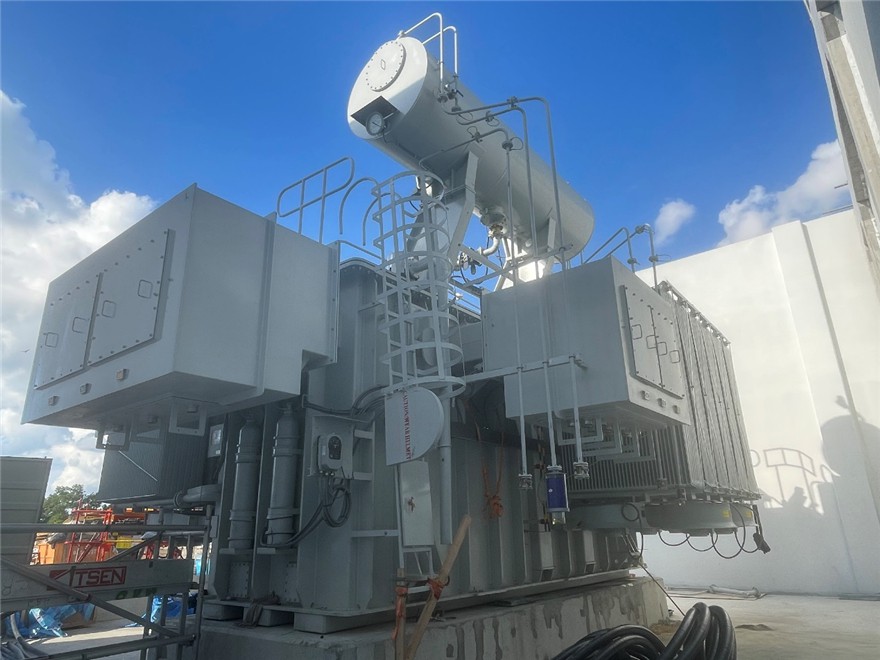

05 Sit u Sommarju
Preparazzjoni: Iċċekkja l-pedament u l-kundizzjoni tat-tagħmir, ittestja l-insulazzjoni, u pprepara għodda ta 'rfigħ.
Irfigħ: Għolli bl-użu ta 'punti magħżula, livella t-transformer, u waħħal boltijiet.
Aċċessorji: Installa bushings, radjaturi, u komponenti oħra, li jiżguraw issiġillar u rbit xieraq.
Mili taż-Żejt: Uża purifikatur taż-żejt għall-mili taż-żejt bil-vakwu, iċċekkja l-livell taż-żejt, u ssiġillar.
Ittestjar: Wettaq testijiet ta' insulazzjoni, proporzjon, bla-tagħbija, u ċirkwit-short.
L-ert: Installa s-sistema ta 'l-ert u r-reżistenza tat-test.
Kummissjonar: Ivverifika l-installazzjoni, wettaq ittestjar tat-tagħbija gradwali, u tħaddem jekk ma jseħħu l-ebda problema.
